Volvo V40: Anhängerzugvorrichtung

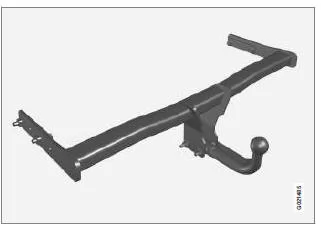

Mit einer Anhängerzugvorrichtung kann zum Beispiel ein Anhänger vom Fahrzeug gezogen werden.

Wenn das Fahrzeug mit einer abnehmbaren Anhängerzugvorrichtung ausgerüstet ist, sorgfältig die Montagehinweise für das lose Teil befolgen, siehe Abnehmbare Anhängerzugvorrichtung* - Anbringen/Abnehmen

WARNUNG

Falls das Fahrzeug mit einer abnehmbaren Volvo-Anhängerkupplung ausgerüstet ist:

• Die Einbauanweisungen sorgfältig beachten.
• Der abnehmbare Teil muss vor Beginn der Fahrt mit dem Schlüssel verriegelt werden.
• Überprüfen Sie, dass das Anzeigefenster grün ist.

Unbedingt zu kontrollieren

• Der Kugelkopf muss regelmäßig gereinigt und mit Fett geschmiert werden.

WARNUNG

Die Teile der abnehmbaren Anhängerzugvorrichtung dürfen nicht geschmiert bzw.

geölt werden, weil dadurch das Sicherheitsniveau herabgesetzt werden kann.

ACHTUNG

Falls eine Zugkugelkupplung mit Schwingungsdämpfer verwendet wird, darf die Zugvorrichtungskugel nicht geschmiert werden.

Aufbewahrung

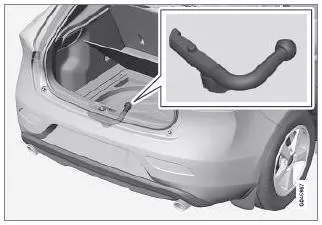

Die abnehmbare Anhängerzugvorrichtung ist im Kofferraum aufzubewahren.

Ablagefach für die abnehmbare Anhängerzugvorrichtung.

Technische Daten

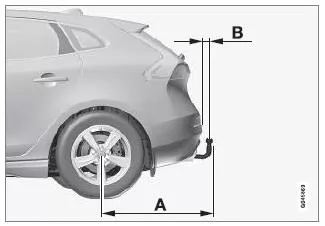

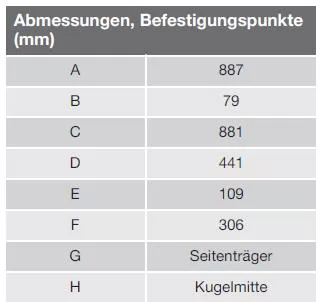

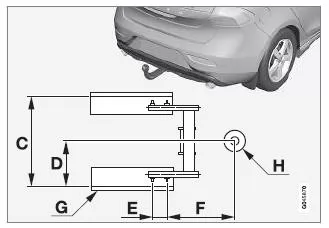

Technische Daten für die abnehmbare Anhängerzugvorrichtung.

Themenbezogene Informationen

• Abnehmbare Anhängerzugvorrichtung* - Anbringen/Abnehmen
• Abnehmbare Anhängerzugvorrichtung* - Aufbewahrung
• Fahren mit Anhänger

Anbringen/Abnehmen

Die Befestigung oder das Entfernen der abnehmbaren Anhängerzugvorrichtung erfolgt auf folgende Weise:

Befestigung

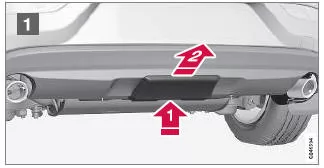

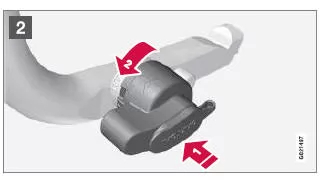

1. Die Schutzkappe entfernen. Dazu zunächst die Sperre eindrücken  und dann die Kappe gerade nach hinten ziehen 2 .

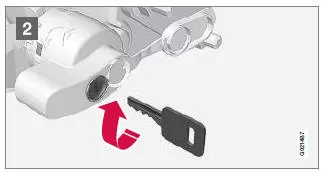

2. Überprüfen, ob sich der Mechanismus in der unverriegelten Stellung befindet. Dazu den Schlüssel im Uhrzeigersinn drehen.

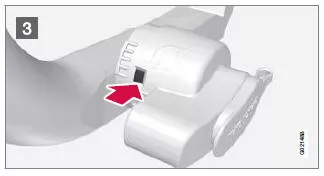

3. Das Anzeigefenster muss rot sein.

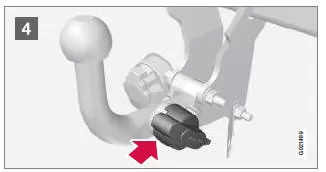

4. Das Kugelteil einsetzen und hineinschieben, bis ein Klicken zu hören ist.

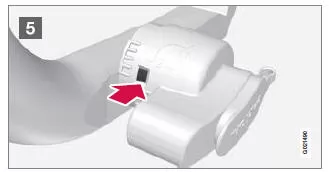

5. Das Anzeigefenster muss grün sein.

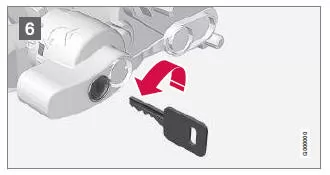

6. Den Schlüssel gegen den Uhrzeigersinn in die verriegelte Stellung drehen. Den Schlüssel aus dem Schloss abziehen.

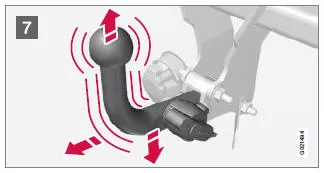

7. Sicherstellen, dass das Kugelteil fest sitzt: Dieses dazu hoch-, herunter- und zurückbewegen.

WARNUNG

Wenn der Kugelkopf nicht korrekt sitzt, muss er abgenommen und erneut wie zuvor beschrieben befestigt werden.

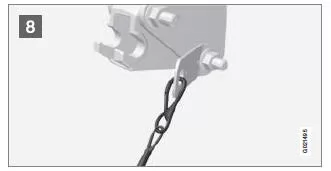

8. Sicherheitskabel.

WARNUNG

Achten sie unbedingt darauf, das Sicherheitsseil des Anhängers am dafür vorgesehenen Halter anzubringen.

Abnehmen der abnehmbaren Anhängerzugvorrichtung

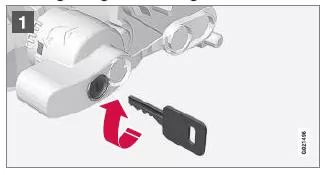

1. Den Schlüssel hineinstecken und im Uhrzeigersinn drehen, um das Schloss zu entriegeln.

2. Den Verriegelungsknopf 1 eindrücken und gegen den Uhrzeigersinn drehen 2 , bis ein Klicken zu hören ist.

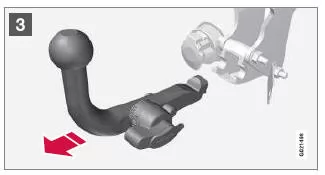

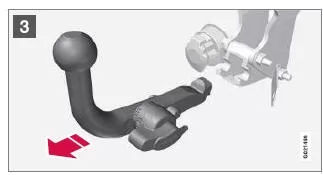

3. Den Verriegelungsknopf vollständig bis zum Anschlag weiterdrehen, herunterdrücken und gleichzeitig das Kugelteil nach hinten und oben herausziehen.

WARNUNG

Die abnehmbare Anhängerzugvorrichtung bei Aufbewahrung im Fahrzeug sicher fixieren, siehe Abnehmbare Anhängerzugvorrichtung* - Aufbewahrung

4. Die Schutzkappe aufschieben, bis sie festschnappt.
