Citroën C4: Vorrüstung Audio. Vorrüstung Audio. Austausch der Scheibenwischerblätter. Dachträger anbringen

Vorrüstung Audio

Hiermit wird die Betriebsdauer bestimmter Funktionen gesteuert, um die Batterie nicht zu stark zu entladen.

Nach dem Abstellen des Motors können Sie elektrische Verbraucher wie Autoradio, Scheibenwischer, Abblendlicht, Deckenleuchten usw. insgesamt noch für die Dauer von maximal dreißig Minuten benutzen.

Wechsel in den Energiesparmodus

Wenn diese Zeit abgelaufen ist, wird der Wechsel in den Energiesparmodus auf dem Bildschirm angezeigt und die eingeschalteten Funktionen werden auf Bereitschaft geschaltet

Verlassen des Energiesparmodus

Die betreffenden Funktionen werden automatisch bei der nächsten Inbetriebnahme des Fahrzeugs reaktiviert.

•  Um die Funktionen sofort wieder benutzen zu können, starten Sie den Motor und lassen Sie ihn kurze Zeit laufen.

Die Zeit, die Ihnen in diesem Fall für den Betrieb der Verbraucher zur Verfügung steht, ist doppelt so lang wie die Motorlaufzeit. Sie beträgt trotzdem immer fünf bis maximal dreißig Minuten.

Vorrüstung Audio

Ihr Fahrzeug verfügt werkseitig über folgende Audio- Vorrüstung:

•  Doppelfunktionsantenne im hinteren Dachbereich,
•  ein Antennenkoaxialkabel,
•  eine Basisentstörung,
•  eine Stromversorgung für Lautsprecher in den Vordertüren und Hochtonlautsprecher (Tweeter) am Armaturenbrett,
•  eine Stromversorgung für Lautsprecher in den hinteren Türen,
•  zwei Mehrfachstecker, achtpolig

Einbau eines Autoradios

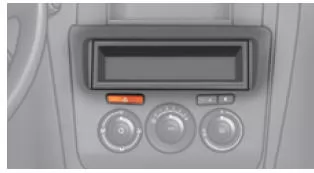

Das Radio wird anstelle der Ablage oberhalb der Bedieneinheit des Heizungssystems / der Klimaanlage eingebaut.

•  Haken Sie die Ablage mithilfe eines Schraubenziehers an jeder Seite aus und ziehen Sie sie anschließend heraus.

Nun gelangen Sie zum Antennenkoaxialkabel und zu den zwei 8-poligen Steckern.

Siehe anschließend die Gebrauchsanleitung Ihres Autoradios

Einbau der Lautsprecher

Möglich ist der Einbau von:

•  Lautsprechern mit 165 mm Durchmesser in den Vordertüren,
•  Lautsprechern mit 130 mm Durchmesser in den Hintertüren,
•  Tweetern mit 22,5 mm Durchmesser im oberen Bereich des Armaturenbretts

Anschluss der Stecker

8-polige Stecker (A)

A1 : -
A2 : -
A3 : -
A4 : -
A5 : -
A6 : (+) Zündungsplus (in diesem Fall funktioniert das Autoradio nur bei eingeschalteter Zündung) A7 : (+) Dauerplus
A8 : Masse

8-polige Stecker (B)

B1 : (+) Lautsprecher hinten rechts B2 : (-) Lautsprecher hinten rechts B3 : (+) Lautsprecher vorne rechts und Hochtonlautsprecher
B4 : (-) Lautsprecher vorne rechts und Hochtonlautsprecher
B5 : (+) Lautsprecher vorne links und Hochtonlautsprecher
B6 : (-) Lautsprecher vorne links und Hochtonlautsprecher
B7 : (+) Lautsprecher hinten links B8 : (-) Lautsprecher hinten links

Austausch der Scheibenwischerblätter

Vor dem Entfernen eines Wischerblatts vorne

•  Betätigen Sie innerhalb einer Minute nach dem Ausschalten der Zündung den Scheibenwischerschalter, um die Wischer in die Mitte der Windschutzscheibe zu stellen.

Entfernen

•  Heben Sie den entsprechenden Wischerarm an.
•  Lösen Sie das Wischerblatt und ziehen Sie es ab

Einsetzen

•  Setzen Sie das neue Wischerblatt ein und klemmen Sie es fest.
•  Klappen Sie den Wischerarm vorsichtig wieder herunter

Nach dem Einsetzen eines Wischerblatts vorne

•  Schalten Sie die Zündung ein.
•  Betätigen Sie den Scheibenwischerschalter erneut, um die Wischer wieder in die Ausgangsposition zu bringen.

Dachträger anbringen

Aus Sicherheitsgründen und um Beschädigungen des Daches zu vermeiden, ist die Verwendung von Dachquerträgern, die für Ihr Fahrzeug zugelassen wurden, zwingend erforderlich.

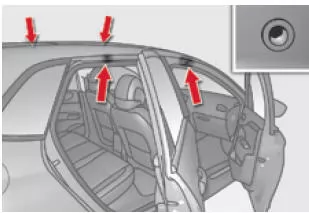

Bei der Montage der Dachträger dürfen diese nur an den vier Verankerungspunkten am Dachrahmen befestigt werden. Diese werden von den Türen, wenn sie geschlossenen sind, verdeckt.

Das Befestigungsmaterial der Dachträger umfasst einen Stift, der in die Öffnung jedes Verankerungspunktes eingeführt werden muss.

Beachten Sie bitte die in der Betriebsanleitung der Dachträger angegebene Montageanleitung sowie Betriebsbedingungen
