Citroën C4: Anhängerkupplung - ohne Werkzeug ausbaubar

Citroën C4 / Citroën C4 Betriebsanleitung / Praktische Tipps / Anhängerkupplung - ohne Werkzeug ausbaubar

Präsentation

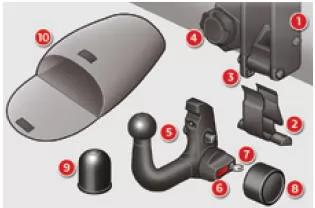

Citroën C4. Präsentation

Diese Vorrichtung der Original-Anhängerkupplung ermöglicht den Kugelkopf ohne Zuhilfenahme von Werkzeugen leicht und schnell zu montieren und demontieren. Hinter dem Stoßfänger eingebaut, ist die Vorrichtung nach Demontage des Kugelkopfs und Einklappen der Steckdosen-Halterung unsichtbar.

Befestigungshalterung
Schutzverschluss
Sicherheitsöse
Einklappbare Steckdose
Abnehmbarer Kugelkopf
Ver-/Entriegelungsrad
Sicherheitsschloss mit Schlüssel
Schutzkappe des Rads
Schutzabdeckung der Kugel
Aufbewahrungstasche

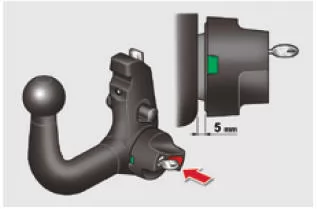

A. Position verriegelt

Citroën C4. Position verriegelt

Das Rad hat keinen Kontakt mit dem Kugelkopf (Zwischenraum ca. 5 mm).

Die grüne Kennzeichnung ist sichtbar.

Das Schloss des Rads ist nach hinten gerichtet

B. Position entriegelt

Citroën C4. Position entriegelt

Das Rad hat Kontakt mit dem Kugelkopf.

Die grüne Kennzeichnung ist verdeckt.

Das Schloss des Rads ist nach vorne gerichtet.

Halten Sie sich an die geltende Gesetzgebung des Landes, in dem Sie fahren.

Für die maximale Anhängelast, siehe Rubrik "Technische Daten".

Um sicher mit Anhängerkupplung zu fahren, siehe Rubrik "Einen Anhänger ankuppeln".

Vor jeglicher Verwendung

Kontrollieren Sie, dass der Kugelkopf richtig montiert ist, indem Sie die folgenden Punkte überprüfen:

der Kugelkopf ist richtig verriegelt (Position A),
das Sicherheitsschloss ist geschlossen und der Schlüssel abgezogen; das Rad kann nicht mehr betätigt werden,
der Kugelkopf darf sich in seiner Halterung nicht mehr bewegen; versuchen Sie, ihn mit der Hand zu bewegen.

Während der Verwendung

Entriegeln Sie die Vorrichtung niemals, solange der Anhänger oder der Lastenträger auf dem Kugelkopf installiert ist.

Das zulässige Gesamtzuggewicht für das Fahrzeug darf nicht überschritten werden.

Vor der Fahrt die Leuchtweitenverstellung der Scheinwerfer überprüfen.

Für weitere Informationen zu der Leuchtweitenverstellung der Scheinwerfer, siehe entsprechenden Abschnitt.

Nach der Verwendung

Bei Fahrten ohne Anhänger oder Lastenträger muss die Steckdose eingeklappt, der Kugelkopf ausgebaut und der Verschluss in die Halterung eingefügt werden. Diese Maßnahme ist besonders wichtig, wenn der Kugelkopf die gute Sicht auf das Kennzeichen oder die Beleuchtung einschränken könnte.

Montage des Kugelkopfs

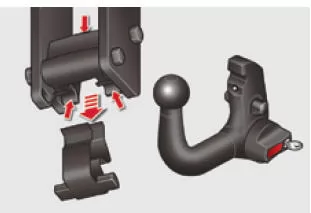

Citroën C4. Montage des Kugelkopfs

Ziehen Sie den Schutzverschluss der Befestigungshalterung ab und überprüfen Sie den einwandfreien Zustand des Befestigungssystems.

Falls erforderlich, reinigen Sie die Halterung mit einer Bürste oder einem sauberen Tuch.

Nehmen Sie den Kugelkopf aus seiner Aufbewahrungstasche.

Entfernen Sie die Schutzabdeckung der Kugel und die Schutzkappe des Rads.

Verstauen Sie den Verschluss, die Abdeckung und die Kappe in der Aufbewahrungstasche.

Überprüfen Sie, ob der Kugelkopf richtig entriegelt ist (Position B). Andernfalls, den Schlüssel in das Schloss einführen und den Schlüssel entgegen dem Uhrzeigersinn drehen, um den Mechanismus zu entriegeln.

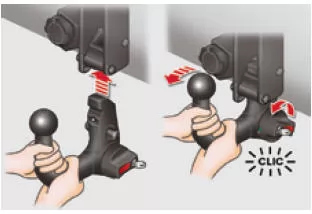

Citroën C4. Montage des Kugelkopfs

Greifen Sie den Kugelkopf mit beiden Händen; führen Sie das Ende des Kugelkopfs in die Halterung, indem Sie ihn anheben; dann, um die richtige Verriegelung des Systems sicherzustellen, drücken Sie von der Kugelseite den Kugelkopf fest herunter.

Das Rad macht nun automatisch eine Drehung entgegen dem Uhrzeigersinn, indem ein hörbares "Klicken" zu vernehmen ist; achten Sie darauf, dass Ihre Hand nicht in der Nähe ist.

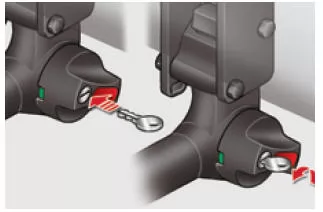

Citroën C4. Montage des Kugelkopfs

Überprüfen Sie, dass der Kugelkopf richtig verriegelt ist (Position A).

Drehen Sie den Schlüssel im Uhrzeigersinn, um den Mechanismus zur Befestigung des Kugelkopfes zu verriegeln.

Entfernen Sie immer den Schlüssel und bewahren Sie ihn an einem sicheren Ort auf.

Wenn der Schlüssel nicht gedreht oder entfernt werden kann, bedeutet dies, dass der Kugelkopf falsch befestigt ist; wiederholen Sie den Vorgang.
Wenn eine der Verriegelungsbedingungen nicht erfüllt ist, beginnen Sie den Vorgang erneut.

In jedem Fall, wenn die Kennzeichnung rot bleibt, verwenden Sie nicht die Anhängerkupplung und wenden Sie sich an einen CITROËN-Vertragspartner oder eine qualifizierte Fachwerkstatt.

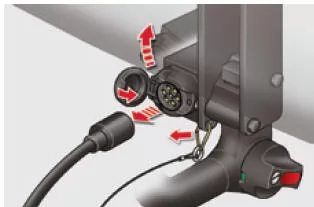

Citroën C4. Montage des Kugelkopfs

Befestigen Sie den Anhänger am Kugelkopf der Anhängerkupplung.

Befestigen Sie das verbundene Kabel des Anhängers an der Sicherheitsöse, die an der Kugelkopfhalterung angebracht ist.

Drücken Sie die Steckdosen-Halterung herunter, indem Sie die unter dem Stoßfänger sichtbare Öse nach unten ziehen.

Entfernen Sie die Schutzabdeckung der Steckdose und schließen Sie den Stecker des Anhängers an.

Demontage des Kugelkopfes

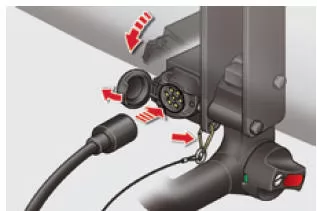

Citroën C4. Demontage des Kugelkopfes

Entfernen Sie den Stecker des Anhängers aus der Steckdose der Halterung.

Lösen Sie das verbundene Kabel des Anhängers aus der Sicherheitsöse der Halterung.

Lösen Sie den Anhänger aus dem Kugelkopf.

Platzieren Sie die Steckdosen-Halterung wieder in der eingeklappten Position.

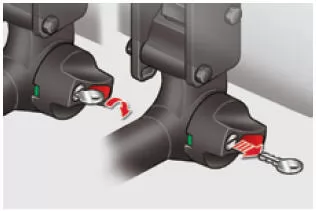

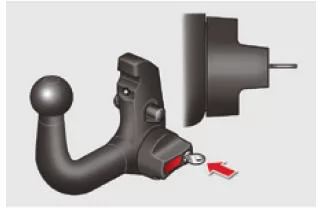

Citroën C4. Demontage des Kugelkopfes

Stecken Sie den Schlüssel in das Schloss.

Drehen Sie den Schlüssel entgegen dem Uhrzeigersinn, um den Mechanismus zur Befestigung des Kugelkopfes zu entriegeln.

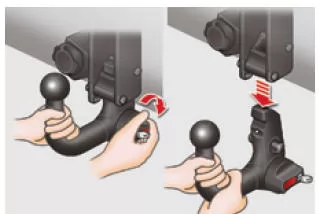

Citroën C4. Demontage des Kugelkopfes

Greifen Sie den Kugelkopf fest mit einer Hand; drücken und drehen Sie dann das Rad mit der anderen Hand im Uhrzeigersinn bis zum Anschlag.

Ziehen Sie den Kugelkopf nach unten heraus.

Achten Sie auf das Gewicht des Kugelkopfes (ca. 3,5 kg). Verletzungsgefahr!

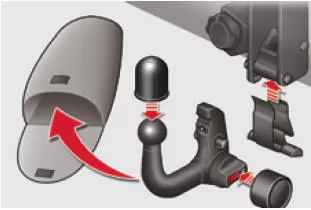

Citroën C4. Demontage des Kugelkopfes

Die Schutzabdeckung der Kugel und die Schutzkappe des Rads wieder anbringen.

Verstauen Sie den Kugelkopf in seiner Tasche.

Bringen Sie den Schutzverschluss wieder an der Befestigungshalterung an.

Pflege

Die Kupplungskugel kann nur richtig funktionieren, wenn sie und die Halterung sauber sind.

Bevor das Fahrzeug mit einem Hochdruckreiniger gereinigt wird, muss die Steckdose eingeklappt, der Kugelkopf ausgebaut und der Verschluss in der Halterung eingefügt werden.

Für sämtliche Eingriffe an der Anhängerkupplung, wenden Sie sich bitte an einen Vertreter des CITROËN-Händlernetzes oder an eine qualifizierte Fachwerkstatt.

Energiesparmodus

Diese Funktion dient dazu, die Benutzung bestimmter elektrischer Verbraucher unter Berücksichtigung des Ladezustandes der Batterie zu steuern.

Während der Fahrt werden bestimmte Verbraucher wie die Klimaanlage, die Heckscheibenheizung, usw.

vorübergehend ausgeschaltet.

Die ausgeschalteten Verbraucher werden automatisch wieder eingeschaltet, wenn es die Bedingungen erlauben.
