Volvo V40: Sicherungen - unter dem Handschuhfach

Die Sicherungen unter dem Handschuhfach schützen u.A. Airbag- und Innenbeleuchtungsfunktionen.

Auf der Deckelinnenseite der Zentralelektrik ist eine Zange befestigt, mit der Sicherungen einfacher herausgezogen und eingesetzt werden können.

In der Zentralelektrik im Motorraum ist auch Platz für einige Ersatzsicherungen.

Sicherung austauschen

Die Sicherungen sind nach dem Entfernen einer Schutzabdeckung von der Zentralelektrik zugänglich.

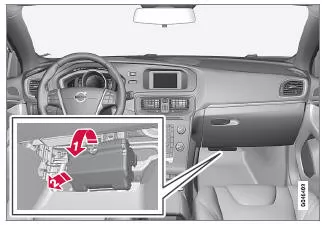

Abnehmen der Abdeckung

1. Fassen Sie die Aussparung und ziehen Sie bis sich die Sperrzungen von der Zentralelektrik lösen.
2. Die Abdeckung entfernen.

ACHTUNG

Eine vergleichsweise große Zugkraft ist erforderlich, damit sich die Sperrzungen an der Oberkante der Abdeckung von der Zentralelektrik lösen.

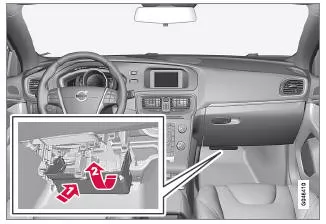

Anbringen der Abdeckung

1. Die unteren Sperrzungen einpassen.
2. Die Abdeckung nach oben drehen, bis die oberen Sperrzungen einschnappen.

ACHTUNG

Es ist sicherzustellen, dass die oberen Sperrzungen in en Nuten der Zentralelektrik festschnappen.

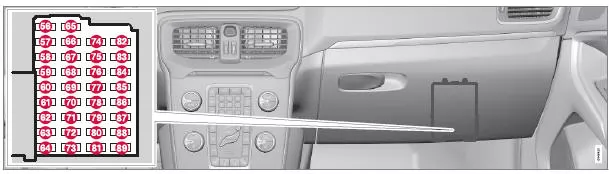

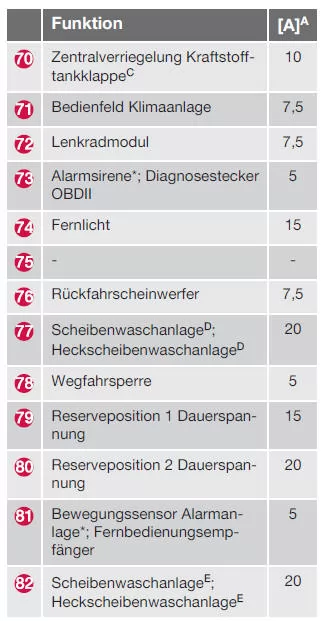

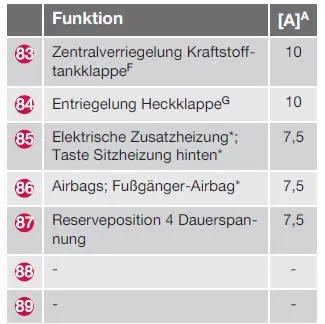

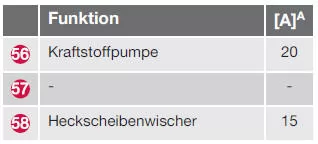

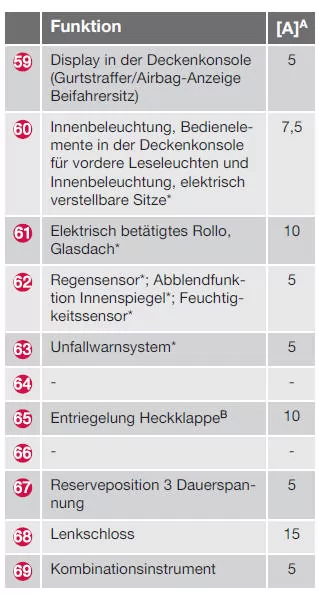

Positionen

Die Sicherungen sind vom Typ "MiniFuse".

A Ampere B Siehe auch Sicherung 84.

C Siehe auch Sicherung 83.

D Siehe auch Sicherung 82.

E Siehe auch Sicherung 77.

F Siehe auch Sicherung 70.

G Siehe auch Sicherung 65.
