Volvo V40: Sicherungen - im Motorraum

Die Sicherungen im Motorraum des Volvo V40 (2012–2019) schützen zentrale Systeme wie Motor- und Bremsfunktionen vor Überlastung und Kurzschluss. In diesem Artikel erfahren Sie, wie Sie die Abdeckung korrekt entfernen, die Sicherungen lokalisieren und bei Bedarf fachgerecht austauschen. Wir gehen auf die unterschiedlichen Sicherungstypen ein und geben Hinweise, welche Arbeiten besser einer Werkstatt überlassen werden sollten. Zusätzlich erläutern wir die Positionen der Sicherungen anhand der Beschriftung im Deckel und geben Tipps zur sicheren Handhabung. So stellen Sie sicher, dass Ihr Volvo V40 jederzeit elektrisch zuverlässig versorgt ist und Ausfälle schnell behoben werden können.

Die Sicherungen im Motorraum schützen u.a.

Funktionen für Motor und Bremsanlage.

Auf der Deckelinnenseite ist eine Zange befestigt, mit der Sicherungen einfacher herausgezogen und eingesetzt werden können.

In der Zentralelektrik ist auch Platz für einige Ersatzsicherungen.

Sicherung austauschen

Die Sicherungen sind nach dem Entfernen der Abdeckung auf der Startbatterie und der Schutzabdeckung von der Zentralelektrik zugänglich.

Abnehmen der Abdeckung

1. Die Verriegelungen an den Seiten der Abdeckung der Startbatterie nach außen klappen.
2. Die Abdeckung gerade nach oben abheben.

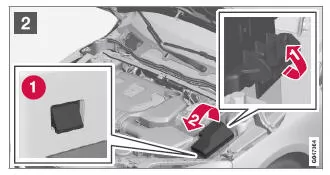

1. Die Verriegelung an der Seite der Zentralelektrik ausklappen.
2. Die Abdeckung nach oben drehen, bis sich die Sperrzungen (1) lösen.

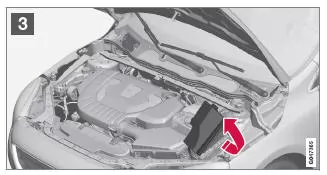

3. Die Abdeckung zum Motor hin klappen, um Zugang zu den Sicherungen zu erhalten.

Anbringen der Abdeckung

Die einzelnen Teile wieder in umgekehrter Reihenfolge anbringen.

Positionen

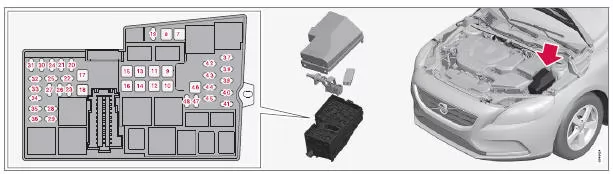

Der Aufkleber auf der Innenseite des Deckels zeigt die Anordnung der Sicherungen.

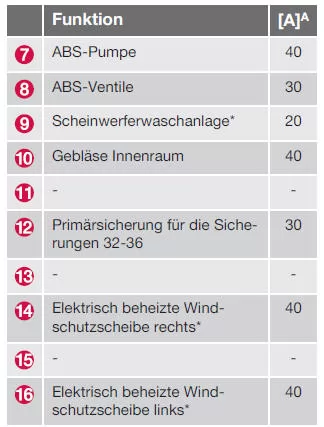

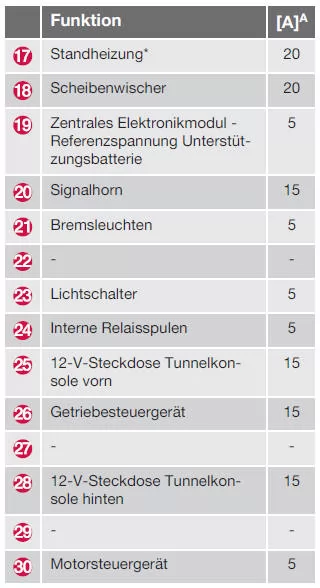

• Die Sicherungen 7-18 und 46 sind vom Typ "JCASE" und sollten in einer Werkstatt ausgetauscht werden15.

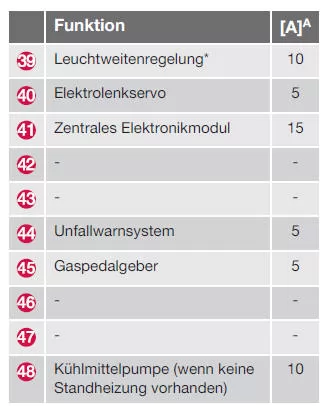

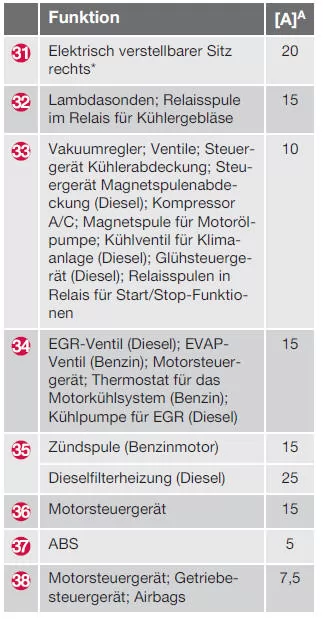

• Die Sicherungen 19-45 und 47-48 sind vom Typ "MiniFuse".

A Ampere

Die Sicherungen im Motorraum des Volvo V40 (2012–2019) sind der erste Schutz für zentrale Systeme wie Motorsteuerung, Bremsanlage und weitere wichtige elektrische Komponenten. Sie sind in einer wettergeschützten Zentralelektrik untergebracht, die nach dem Entfernen der Abdeckungen an Startbatterie und Sicherungseinheit zugänglich wird. Eine fest montierte Zange erleichtert das Entnehmen und Einsetzen, und Ersatzsicherungen können direkt im Gehäuse bevorratet werden.

Beim Austausch ist es wichtig, den Plan auf der Deckelinnenseite zu beachten und ausschließlich Sicherungen mit gleicher Amperezahl und Bauart zu verwenden. Besondere Vorsicht gilt für JCASE-Sicherungen, deren Wechsel in der Regel einer Fachwerkstatt vorbehalten ist. So stellen Sie sicher, dass der elektrische Schutz Ihres Volvo V40 jederzeit den Herstellervorgaben entspricht.

Regelmäßige Sichtkontrollen helfen, Überlastungen oder Defekte früh zu erkennen. Treten wiederholt Probleme mit derselben Sicherung auf, sollte die Ursache professionell diagnostiziert werden, um Folgeschäden zu vermeiden.
