Volvo V40: Positionsleuchten/ Standlicht vorn. Tagesfahrlicht. Platzierung der hinteren Lampen. Blinker hinten, Bremsleuchten und Rückfahrscheinwerfer

Positionsleuchten/ Standlicht vorn

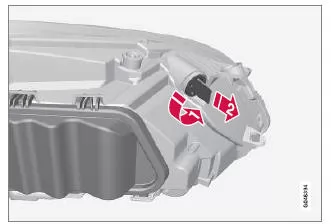

Die Fassung für die Positionsleuchte/Standlicht befindet sich auf der Unterseite des Scheinwerfers.

ACHTUNG

Betrifft nicht Fahrzeuge mit Xenon-Scheinwerfern*, da diese über LED-Leuchten verfügen.

1. Den Scheinwerfer (S. 383) lösen.

2. Die
Lampenfassung gegen den Uhrzeigersinn drehen.

Die
Lampenfassung herausziehen.

3. Die Glühlampe wechseln und die Teile in umgekehrter Reihenfolge wieder anbringen.

Tagesfahrlicht

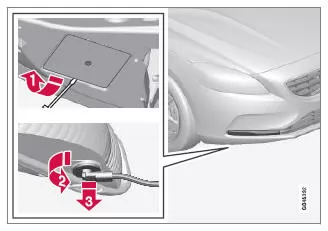

Die Tagesfahrlichtlampe ist hinter der Abdeckung der Stoßstange angeordnet.

ACHTUNG

Gilt nur für Tagesfahrlicht mit Glühlampen.

1. Die
Abdeckung lösen.

2. Die
Lampenfassung gegen den Uhrzeigersinn drehen.

Die
Lampenfassung herausziehen.

3. Die Glühlampe wechseln und die Teile in umgekehrter Reihenfolge wieder anbringen.

Platzierung der hinteren Lampen

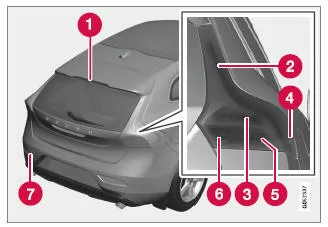

Übersicht über die Platzierung der Lampen hinten.

1. Bremsleuchte (LED)
2. Positionsleuchte/Standlicht (LED)
3. Bremsleuchten (S. 387)
4. Seitenmarkierungsleuchten (LED)
5. Blinker (S. 387)
6. Rückfahrscheinwerfer (S. 387)
7. Nebelscheinwerfer (Fahrerseite) (S. 388)

Blinker hinten, Bremsleuchten und Rückfahrscheinwerfer

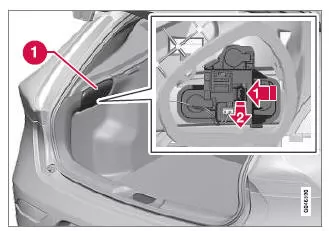

die Lampen der Blinker hinten, Bremsleuchten und Rückfahrscheinwerfer werden aus dem Laderaum ausgetauscht.

1. Die Klappe in der Verkleidung (1) auf jener Seite entfernen, auf der sich die defekte Glühlampe befindet.

2. Den Sperrhaken zur Seite drücken.

Die
Lampenfassung herausziehen.

3. Die defekte Glühlampe entfernen. Diese dazu eindrücken und gegen den Uhrzeigersinn drehen.

4. Die Glühlampe wechseln und die Teile in umgekehrter Reihenfolge wieder anbringen.
