Renault Megane: Schlussleuchten and Seitenblinker (Lampenwechsel)

5-Türer

Blinkleuchte/Rückleuchte und Bremsleuchte

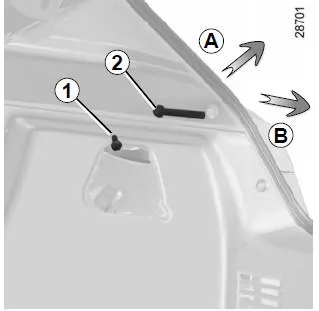

•  Rasten Sie die Abdeckung aus, um an die Muttern 1 und 2 zu gelangen.
• Lösen Sie die Mutter 2, ohne sie zu entfernen

Die Lampen stehen unter Druck und können beim Austausch platzen. Verletzungsgefahr!

• Lösen Sie die Mutter 1, drücken Sie darauf, um den vorderen Teil der Leuchte herzauszuhebeln (Bewegung A) und entfernen Sie die Mutter.
• Ziehen Sie von außen die Leuchte zu sich heraus (Bewegung B).

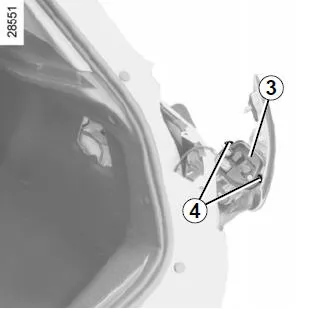

• Entfernen Sie die Lampenhalterung 3, indem Sie die Klemmen 4 entriegeln.

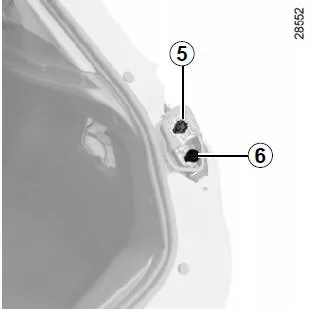

Blinkleuchte 5

Lampentyp: PY21W.

Schlussleuchte und Bremsleuchte 6

Lampentyp: P21/5W.

Einbau

Gehen Sie beim Einbau in umgekehrter Reihenfolge vor und achten Sie darauf, die Kabel nicht zu beschädigen.

5-Türer (Fortsetzung)

Nebelleuchten/Standlicht und Rückfahrscheinwerfer

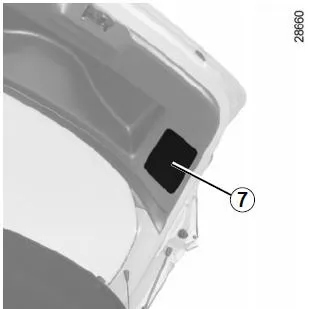

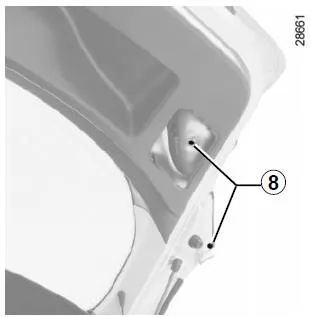

•  Rasten Sie vom Gepäckraum aus die Klappe 7 aus und entfernen Sie die Schrauben 8.

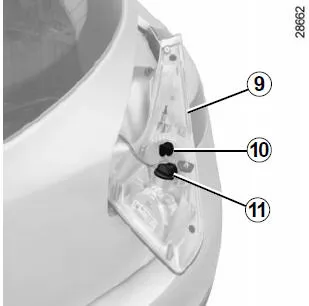

• Senken Sie den Gepäckraumklappe und ziehen Sie die Leuchte 9 nach hinten, um sie auszurasten.
• Schrauben Sie die Lampenhalterung der betreffenden Lampe heraus.

Rückfahrscheinwerfer 10

Lampentyp: W16W.

Nebelleuchte (links oder rechts)/Standlicht 11

Lampentyp: P21/4W.

3-Türer

• Rasten Sie die Zugangsklappe aus.

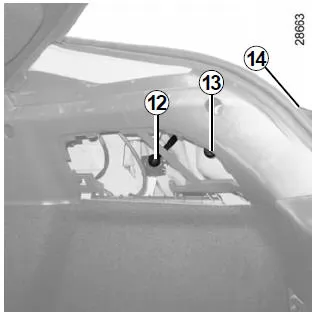

• Lösen Sie die Muttern 12 und 13.
• Entfernen Sie die Schrauben 14 von außen und ziehen Sie die Leuchte heraus.

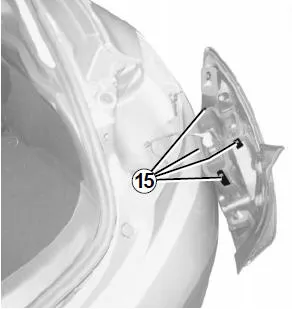

• Entfernen Sie die Lampenhalterung, indem Sie die Klemmen 15 entriegeln.

Die Lampen stehen unter Druck und können beim Austausch platzen. Verletzungsgefahr!

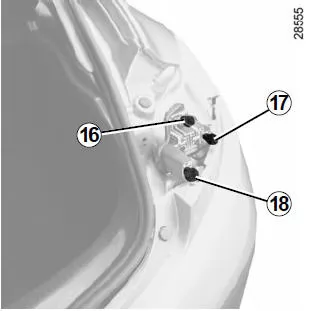

16 Standlicht/Bremslicht

Lampentyp: P21/5W.

17 Blinker vorne

Lampentyp: PY21W.

18 Rückfahrscheinwerfer

Lampenträger: P21W.

Nebelleuchte (links oder rechts)

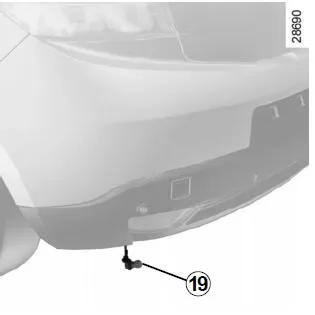

Lösen Sie den Lampenträger 19, indem Sie ihn von unten aus zur Mitte des Fahrzeugs drehen.

Lampenträger: P21W.

Modell Grandtour

Schlussleuchte/Rückfahrscheinwerfer und Nebelleuchte

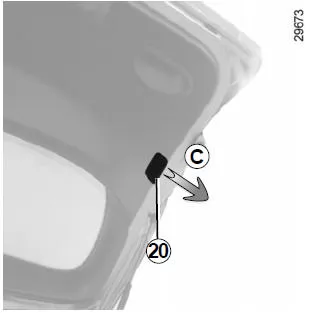

•  Rasten Sie vom Gepäckraum aus die Klappe 20 (Bewegung C) aus und entfernen Sie die Schrauben.

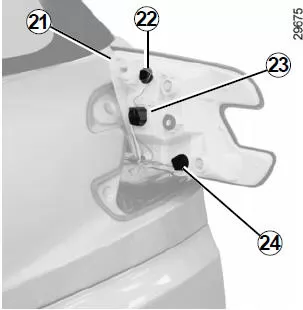

•  Senken Sie den Gepäckraumklappe und ziehen Sie die Leuchte 21 nach hinten, um sie auszurasten.
•  Den Lampenträger der betreffenden Lampe um eine Vierteldrehung lösen.

Standleuchte 22

Lampentyp: W5W.

Rückfahrscheinwerfer 23

Lampenträger: P21W.

Nebelleuchte (links oder rechts) 24

Lampentyp: H21W.

Einbau

Gehen Sie beim Einbau in umgekehrter Reihenfolge vor und achten Sie darauf, die Kabel nicht zu beschädigen.

Die Lampen stehen unter Druck und können beim Austausch platzen. Verletzungsgefahr!

Modelle Grandtour (Fortsetzung)

Schlussleuchte und Bremsleuchte\ Blinkleuchte

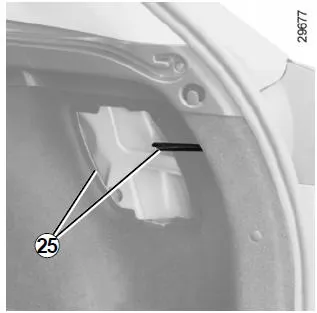

•  Rasten Sie die Abdeckungen 25 aus, um zu den Muttern zu gelangen
•  lösen Sie die 2 Muttern
• ziehen Sie die Leuchte von außen zu Ihnen hin

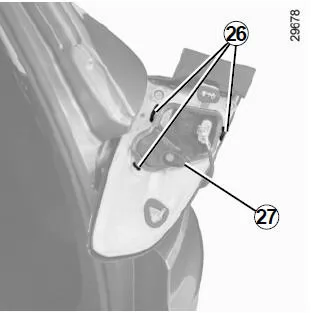

• entfernen Sie die Lampenhalterung 27, indem Sie die Klemmen 26 entriegeln.

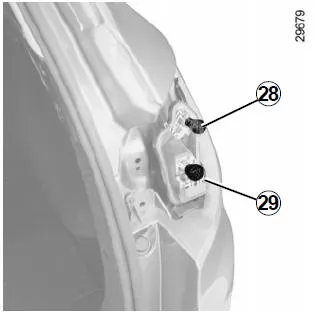

Schlussleuchte und Bremsleuchte 28

Lampentyp: P21/5W.

Blinker vorne 29

Lampentyp: PY21W.

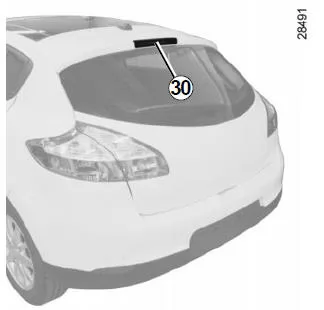

Dritte Bremsleuchte 30

Wenden Sie sich an eine Vertragswerkstatt.

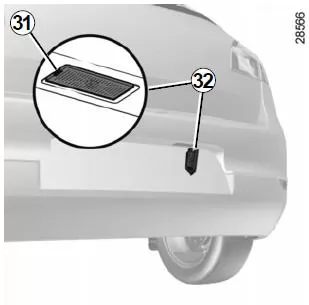

Kennzeichenleuchten 32

•  Drücken Sie die Lasche 31 nieder und rasten Sie die Leuchte 32 aus.
• Nehmen Sie den Deckel der Leuchte ab, um an die Lampe zu gelangen.

Lampentyp: W5W.

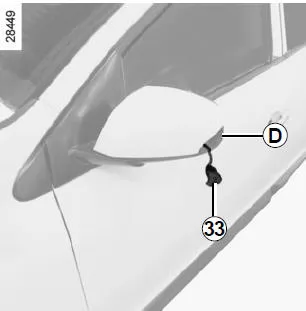

Seitenblinker 33

•  Rasten Sie den Seitenblinker 33 aus (mit Hilfe eines Schlitzschraubendrehers o. Ä.; platzieren Sie diesen an Stelle D, um den Blinker von hinten nach vorne zu hebeln).
•  Lösen Sie den Lampenträger um eine Vierteldrehung und nehmen Sie die Lampe heraus.

Lampentyp: W5W.

Die Lampen stehen unter Druck und können beim Austausch platzen. Verletzungsgefahr!
