Citroën C4: Frontleuchten

Ausführung mit Xenon-Leuchten und adaptivem Kurvenlicht

1.  Kurvenscheinwerfer für Abblend- / Fernlicht (D1S)
2.  Blinkleuchten (PY21W gelb)
3.  Tagfahrlicht / Standlicht (P21/5W XL)
4.  Nebelscheinwerfer (H11)

Ausführung mit Halogen-Leuchten (Typ 1)

1.  Blinkleuchten (H21 weiß)
2.  Abblendlicht (H7)
3.  Fernlicht (H1)
4.  Tagfahrlicht / Standlicht (P21/5W XL)
5. Nebelscheinwerfer (H11)

Ausführung mit Halogenund LED-Leuchten* mit Wiedererkennungswert (Typ 2)

1. Blinkleuchten (LED)
2.  Tagfahrlicht / Standlicht (LED)
3.  Abblendlicht (H7)
4.  Fernlicht (H7)
5.  Nebelscheinwerfer (H11)

Zugang zu den Glühlampen

In Abhängigkeit von der Motorisierung und ausschließlich auf der linken Seite müssen Sie zunächst folgende Schritte durchführen, um zu den Schutzabdeckungen der Glühlampen zu gelangen.

• Entfernen Sie den Luftabweiser, indem Sie ihn aus dem Bereich seiner 3 Stützfüße lösen.
• Lösen Sie den Betätigungsseilzug zum Öffnen der Motorhaube aus dem Bereich der beiden Befestigungen.
• Verschieben Sie den Seilzug nach unten.

Stellen Sie sicher, dass Sie nach dem Austauschen der entsprechenden Glühlampe alles wieder richtig einsetzen (Seilzug und Luftabweiser).

Austausch der Blinkleuchten

Modell mit Halogenleuchten (Typ 1)

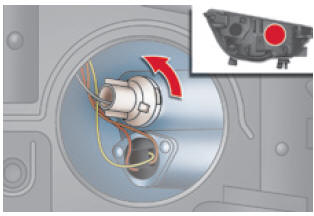

•  Die Lampenfassung um eine Vierteldrehung drehen und abziehen.
•  Die Glühlampe herausziehen und austauschen.

Gehen Sie beim Wiedereinbau in umgekehrter Reihenfolge vor.

Modell mit Halogenleuchten (Typ 2)

Wenden Sie sich für den Austausch dieses LEDLeuchtentyps an einen CITROËN-Vertragspartner oder eine qualifizierte Fachwerkstatt

Modell mit Xenonleuchten

•  Die Schutzabdeckung durch Ziehen der Lasche entfernen.
•  Die Lampenfassung um eine Vierteldrehung drehen und abziehen.
•  Die Glühlampe um eine Vierteldrehung drehen und austauschen.

Gehen Sie beim Wiedereinbau in umgekehrter Reihenfolge vor.

Austausch der Glühlampen des Abblendlichts (bei der Ausführung mit Halogenleuchten)

•  Die Schutzabdeckung durch Ziehen der Lasche entfernen.
•  Den Stecker lösen.
•  Zum Lösen der Glühlampe die Federn auseinanderdrücken.
•  Die Glühlampe herausziehen und austauschen.

Gehen Sie beim Wiedereinbau in umgekehrter Reihenfolge vor.

Austausch der Glühlampen des Fernlichts (bei der Ausführung mit Halogenleuchten Typ 1)

•  Die Schutzabdeckung durch Ziehen der Lasche entfernen.
•  Den Stecker lösen.
•  Zum Lösen der Glühlampe die Federn auseinanderdrücken.
•  Die Glühlampe herausziehen und austauschen.

  Gehen Sie beim Wiedereinbau in umgekehrter Reihenfolge vor.

Austausch der Glühlampen des Fernlichts (bei der Ausführung mit Halogenleuchten Typ 2)

•  Die Schutzabdeckung durch Ziehen der Lasche entfernen.
•  Den Stecker lösen.
•  Die Glühlampe herausziehen und austauschen.

Gehen Sie beim Wiedereinbau in umgekehrter Reihenfolge vor.

Austausch der Glühlampen des Tagfahrlichts / des Standlichts (bei der Ausführung mit Xenon- oder Halogenleuchten Typ 1)

•  Entfernen Sie die Schutzabdeckung durch Ziehen der Lasche.
•  Klemmen Sie die Steckverbindung ab.
•  Drehen Sie die Lampenfassung um eine Vierteldrehung und ziehen Sie sie ab.
•  Ziehen Sie die Lampe heraus und tauschen Sie sie aus.

Gehen Sie beim Wiedereinbau in umgekehrter Reihenfolge vor.

Austausch der Glühlampen des Tagfahrlichts / des Standlichts (bei der Ausführung mit Halogenleuchten Typ 2)

Wenden Sie sich für den Austausch dieses LEDLeuchtentyps an einen CITROËN-Vertragspartner oder eine qualifizierte Fachwerkstatt.

Austausch der integrierten seitlichen Zusatzblinker

•  Setzen Sie etwa in der Mitte des seitlichen Zusatzblinkers einen Flachschraubenzieher zwischen dem Sockel des Außenspiegels und dem Blinker an.
•  Kippen Sie den Flachschraubenzieher, um den Zusatzblinker herauszuhebeln und ziehen Sie ihn ab.
•  Klemmen Sie den Steckverbinder des Zusatzblinkers ab.

Gehen Sie beim Wiedereinbau in umgekehrter Reihenfolge vor.

Einen Ersatzblinker erhalten Sie beim CITROËNHändlernetz oder bei einer qualifizierten Fachwerkstatt.

Austausch der seitlichen Außenleuchten (LED)

Wenden Sie sich für den Austausch dieses Lampentyps mit Leuchtdioden an einen CITROËNVertragspartner oder eine qualifizierte Fachwerkstatt.

Austausch der Glühlampen der Nebelscheinwerfer

•  Führen Sie einen Schlitzschraubendreher in die Öffnung der Zierabdeckung.
•  Ziehen Sie durch Hebelwirkung, um die Zierabdeckung vom Stoßfänger zu lösen (der Sensor der Einparkhilfe bleibt fest mit der Zierabdeckung verbunden).
•  Entfernen Sie die beiden Befestigungsschrauben des Moduls und lösen Sie es aus seiner Aufnahme.
•  Klemmen Sie den Steckverbinder der Lampe ab.
•  Drehen Sie die Lampenfassung um eine Vierteldrehung und ziehen Sie sie ab.
•  Ziehen Sie die Lampe heraus und tauschen Sie sie aus.

Gehen Sie beim Wiedereinbau in umgekehrter Reihenfolge vor.

Zum Austausch dieser Lampen können Sie sich auch an das CITROËN-Händlernetz oder eine qualifizierte Fachwerkstatt wenden.
