Citroën C4: Zugang zum Reifenpannenset. Beschreibung des Pannensets. Reparaturanleitung. Patrone entfernen
Zugang zum Reifenpannenset
Das Reifenpannenset ist im Staukasten unter dem Kofferraumboden untergebracht.

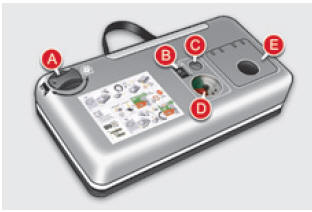

Beschreibung des Pannensets
- Hebel zum Einstellen der Position "Reparatur" oder "Fülldruck"
- Schalter ein "I" / aus "O"
- Knopf zum Luft ablassen
- Manometer (in Bar und p.s.i.)
- Fach mit:
- einem Kabel mit Adapter für 12V-Anschluss
- verschiedene Aufsatzstücke zum Aufpumpen von Bällen, Fahrradreifen, ...
| Der Stromkreis des Fahrzeugs ermöglicht den Anschluss des Kompressors für die notwendige Dauer der Reparatur des beschädigten Reifens oder für das Aufpumpen eines pneumatischen Bauteils mit geringem Volumen. |
- Dichtmittelpatrone
- weißer Schlauch mit Verschluss für Reparatur
- schwarzer Schlauch zur Fülldruckregelung
- Höchstgeschwindigkeitsaufkleber
| Der Höchstgeschwindigkeitsaufkleber (I)
muss auf das Lenkrad des Fahrzeugs geklebt
werden, um Sie daran zu erinnern, dass ein
Rad nur vorübergehend benutzt werden darf. Fahren Sie mit einem Reifen, der mit Hilfe des Pannensets repariert wurde, nicht schneller als 80 km/h. |
Reparaturanleitung
1. Reifen abdichten
- Schalten Sie die Zündung aus.
- Drehen Sie den Hebel A in die Position "Reparatur".
- Vergewissern Sie sich, dass der Schalter B auf "O" steht.
| Fremdkörper, die in den Reifen eingedrungen sind, sollten nach Möglichkeit nicht entfernt werden. |
- Rollen Sie den weißen Schlauch G ganz aus.
- Schrauben Sie den Verschluss an dem weißen Schlauch ab.
- Schließen Sie den weißen Schlauch an das Ventil des defekten Reifens an.
| Vorsicht: dieses Produkt (z.B. Ethylenglykol,
Kolophonium, ...) ruft bei Einnahme
Gesundheitsschäden hervor und führt zu
Augenreizungen. Bewahren Sie es außerhalb der Reichweite von Kindern auf. |
- Schließen Sie den Elektroanschluss des Kompressors an den 12V-Anschluss des Fahrzeugs an.
- Starten Sie das Fahrzeug und lassen Sie den Motor laufen.
| Den Kompressor erst nach Anschließen des weißen Schlauches an das Ventil des Reifens in Betrieb nehmen: das Dichtmittel würde sonst auslaufen. |
- Schalten Sie den Kompressor ein, indem Sie den
Schalter B auf "I" stellen, und zwar so lange, bis
der Reifendruck 2,0 bar beträgt.
Das Dichtmittel wird unter Druck in den Reifen gespritzt; klemmen Sie den Ventilschlauch während dieses Vorgangs nicht ab (Spritzgefahr).
| Sollten Sie diesen Druckwert nach ca. 5 bis 7 Minuten nicht erreichen, so ist der Reifen nicht reparabel. Wenden Sie sich in diesem Fall an das CITROËN-Händlernetz oder eine qualifizierte Fachwerkstatt, um Ihre Reifenpanne beheben zu lassen. |
- Entfernen Sie das Pannenset und schrauben Sie
den Verschluss wieder auf den weißen Schlauch.
Achten Sie darauf, Ihr Fahrzeug nicht durch Flüssigkeitsrückstände zu verunreinigen. Halten Sie das Pannenset in Reichweite.
- Fahren Sie sofort ca. fünf Kilometer mit reduzierter Geschwindigkeit (20 bis 60 km/h), damit das Leck abgedichtet wird.
- Halten Sie an, um die Reparatur und den Druck mit Hilfe des Reifenpannensets zu kontrollieren.
| Reifendrucküberwachung Wenn das Fahrzeug über eine Funktion zur Reifendrucküberwachung verfügt, leuchtet die Warnleuchte für zu niedrigen Reifendruck auch noch nach der Reifenreparatur weiter, bis das System durch einen Vertreter des CITROËN-Händlernetzes oder eine qualifizierte Fachwerkstatt neu initialisiert worden ist. |
2. Fülldruck regeln
- Drehen Sie den Hebel A in die Position "Fülldruck".
- Rollen Sie den schwarzen Schlauch H ganz aus.
- Schließen Sie den Schlauch des Kompressors direkt an das Ventil des reparierten Rades an.
- Schließen Sie den Elektroanschluss des Kompressors erneut an den 12V-Anschluss des Fahrzeugs an.
- Starten Sie das Fahrzeug erneut und lassen Sie den Motor laufen.
| Suchen Sie baldmöglichst einen CITROËNVertragspartner
oder eine qualifizierte
Fachwerkstatt auf. Informieren Sie den zuständigen Techniker unbedingt darüber, dass Sie das Pannenset verwendet haben. Nach Durchführung der Diagnose wird er Ihnen mitteilen, ob der Reifen repariert werden kann oder ausgetauscht werden muss. |
- Regeln Sie den Druck mit Hilfe des Kompressors
nach (Luft aufpumpen: Schalter B auf "I"; Luft
ablassen: Schalter B auf "O" und Knopf C
drücken), und zwar entsprechend den Angaben
auf dem Reifendruckaufkleber des Fahrzeugs im
Bereich der Fahrertür.
Ein konsequenter Druckverlust weist darauf hin, dass das Leck nicht korrekt abgedichtet ist.
Wenden Sie sich an das CITROËN-Händlernetz oder eine qualifizierte Fachwerkstatt, um Ihre Panne beheben zu lassen.
- Entfernen Sie das Pannenset und verstauen Sie es.
- Fahren Sie mit mäßiger Geschwindigkeit
(maximal 80 km/h) und nicht weiter als ca.
200 km.
Patrone entfernen
- Verstauen Sie den schwarzen Schlauch.
- Entfernen Sie das gebogene Ende des weißen Schlauchs.
- Halten Sie den Kompressor senkrecht.
- Schrauben Sie die Patrone von unten ab.
| Achten Sie auf auslaufende Flüssigkeit. Das Haltbarkeitsdatum der Flüssigkeit steht auf der Patrone. Die Flüssigkeitspatrone ist zum einmaligen Gebrauch bestimmt. Sie muss ersetzt werden, auch wenn sie nur angebrochen ist. Entsorgen Sie die Patrone nach Gebrauch nicht in der freien Natur. Geben Sie sie im CITROËN-Händlernetz oder bei einer dafür zuständigen Entsorgungsstelle ab. Denken Sie daran, sich eine neue Flasche mit Dichtmittel zu besorgen. Sie erhalten sie im CITROËN-Händlernetz oder bei einer qualifizierten Fachwerkstatt. |
