Heizung und Klimaanlage

Einleitende Informationen

Die Heizwirkung ist von der Kühlmitteltemperatur abhängig; die volle Heizleistung setzt deshalb erst bei betriebswarmem Motor ein.

Bei eingeschalteter Kühlanlage sinkt im Fahrzeug die Temperatur und Luftfeuchtigkeit.

Deshalb wird bei hohen Außentemperaturen und hoher Luftfeuchte das Wohlbefinden der Fahrzeuginsassen erhöht. In der kalten Jahreszeit wird das Beschlagen der Scheiben verhindert.

Um den Kühleffekt zu erhöhen, kann kurzzeitig der Umluftbetrieb eingeschaltet werden.

Damit die Heiz- und Kühlanlage einwandfrei funktionieren kann, muss der Lufteinlass vor der Frontscheibe frei von Eis, Schnee oder Blättern sein.

Nach Einschalten der Kühlanlage kann Kondenswasser vom Verdampfer der Klimaanlage abtropfen und unter dem Fahrzeug eine Wasserlache bilden. Das ist normal und kein Zeichen von Undichtigkeit!

ACHTUNG
■ Für die Verkehrssicherheit ist es wichtig, dass alle Fensterscheiben frei von Eis, Schnee und Beschlag sind. Machen Sie sich deshalb mit der richtigen Bedienung der Heizung und Belüftung, mit dem Entfeuchten und Entfrosten der Fensterscheiben sowie mit dem Kühlbetrieb vertraut.

■ Den Umluftbetrieb nicht über einen längeren Zeitraum eingeschaltet lassen, denn die „verbrauchte“ Luft kann Fahrer und Mitfahrer ermüden, die Aufmerksamkeit mindern und ggf. zum Beschlagen der Scheiben führen. Das Unfallrisiko erhöht sich. Den Umluftbetrieb sofort ausschalten, sobald die Fensterscheiben beschlagen.

Hinweis
■ Die verbrauchte Luft entweicht durch Entlüftungsöffnungen hinten im Gepäckraum.

■ Wir empfehlen, bei eingeschaltetem Umluftbetrieb im Fahrzeug nicht zu rauchen, da sich der aus dem Fahrzeuginneren angesaugte Rauch am Verdampfer der Klimaanlage ablagert. Das führt während des Betriebs der Klimaanlage zur dauerhaften Geruchsbelästigung, die nur mit großem Aufwand und hohen Kosten (Verdampferaustausch) beseitigt werden kann.

■ Damit die Heizung und Klimaanlage einwandfrei funktionieren, dürfen die Luftaustrittsdüsen mit keinerlei Gegenständen abgedeckt werden.

Wirtschaftlicher Umgang mit der Klimaanlage

Im Kühlbetrieb verbraucht der Kompressor der Klimaanlage Motorleistung und beeinflusst dadurch den Kraftstoffverbrauch.

Sollte sich das Fahrzeuginnere des abgestellten Fahrzeugs durch Sonneneinstrahlung stark aufgeheizt haben, empfiehlt es sich, Fenster oder Türen kurz zu öffnen, damit die warme Luft entweichen kann.

Die Kühlanlage sollte während der Fahrt nicht eingeschaltet sein, wenn die Fenster geöffnet sind.

Wenn die gewünschte Innenraumtemperatur auch ohne Einschalten der Kühlanlage erreicht werden kann, sollte der Frischluftbetrieb gewählt werden.

Umwelthinweis
Wenn Kraftstoff gespart wird, dann wird der Schadstoffausstoß gesenkt.

Funktionsstörungen

Wenn die Kühlanlage bei Außentemperaturen von mehr als +5 °C nicht arbeitet, liegt eine Funktionsstörung vor. Dies kann folgende Gründe haben.

› Eine der Sicherungen ist durchgebrannt. Die Sicherung prüfen, ggf. auswechseln.

› Die Kühlanlage wurde automatisch vorübergehend ausgeschaltet, weil die Kühlmitteltemperatur des Motors zu hoch ist.

Falls man die Funktionsstörung nicht selbst beheben kann oder die Kühlleistung abnimmt, dann ist die Kühlanlage auszuschalten. Es ist ein Fachbetrieb aufzusuchen.

Luftaustrittsdüsen

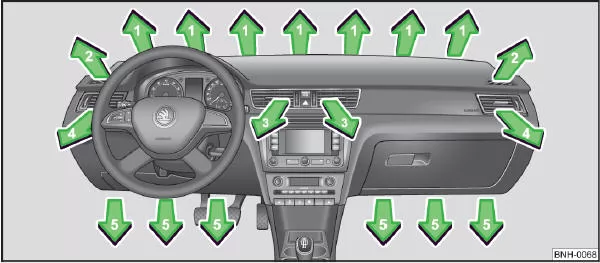

Abb. 58 Luftaustrittsdüsen

Luftaustrittsdüsen 3 und 4 öffnen

› Das senkrechte Rad nach oben drehen.

Luftaustrittsdüsen 3 und 4 schließen

› Das senkrechte Rad nach unten drehen.

Luftströmung der Luftaustrittsdüsen 3 und 4 ändern

› Die waagerechten Lamellen mithilfe des verschiebbaren Verstellers schwenken, um die Höhe der Luftströmung zu ändern » Abb. 58.

› Die senkrechten Lamellen mithilfe des verschiebbaren Verstellers drehen, um die seitliche Richtung der Luftströmung zu ändern.

Die Luftzufuhr für die einzelnen Luftaustrittsdüsen mit dem Luftverteilungsregler C » Abb. 59 einstellen. Die Luftaustrittsdüsen 3 » Abb. 58 und 4 können einzeln geschlossen und geöffnet werden.

Aus den geöffneten Luftaustrittsdüsen strömt je nach Stellung der Regler der Heizung bzw. der Klimaanlage und nach Klimabedingungen erwärmte, nicht erwärmte bzw. gekühlte Luft.

Heizung

Bedienung

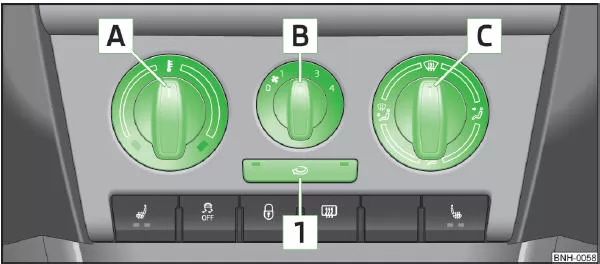

Abb. 59 Heizung: Bedienungselemente

Temperatur einstellen

› Den Drehregler A » Abb. 59 nach rechts drehen, um die Temperatur zu erhöhen.

› Den Drehregler A nach links drehen, um die Temperatur zu senken.

Gebläse regeln

› Den Gebläseschalter B » Abb. 59 in eine der Positionen 1 bis 4 drehen, um das Gebläse einzuschalten.

› Den Gebläseschalter B in die Position 0 drehen, um das Gebläse auszuschalten.

› Wenn man die Frischluftzufuhr schließen möchte, dann die Taste 1, in Abschnitt Umluftbetrieb verwenden.

Luftverteilung regeln

› Mit dem Luftverteilungsregler C » Abb. 59 wird die Richtung des Luftaustritts geregelt, Luftaustrittsdüsen.

Alle Bedienungselemente, außer dem Gebläseschalter B » Abb. 59, können auf jede beliebige Zwischenstellung eingestellt werden.

Um das Beschlagen der Scheiben zu verhindern, sollte das Gebläse stets eingeschaltet sein.

Hinweis
Wird die Luftverteilung auf die Scheiben gestellt, dann wird die gesamte Luftmenge zum Entfrosten der Scheiben verwendet und dadurch wird keine Luft in den Fußraum geführt. Das kann zur Einschränkung des Heizkomforts führen.

Heizung einstellen

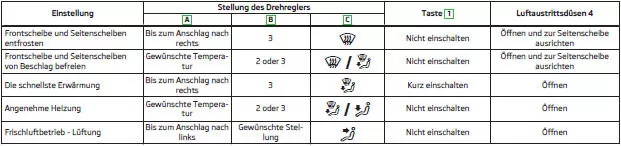

Empfohlene Grundeinstellungen der Heizungsbedienungselemente für die jeweiligen Betriebsarten:

Hinweis
■ Bedienungselemente A » Abb. 59, B , C und die Taste 1 .

■ Luftaustrittsdüsen 4.

■ Wir empfehlen Ihnen, die Luftaustrittsdüsen 3 in geöffneter Stellung zu belassen.

Umluftbetrieb

Im Umluftbetrieb wird weitgehend verhindert, dass verunreinigte Außenluft in den Fahrzeuginnenraum gelangt, z. B. beim Durchfahren eines Tunnels oder im Stau.

Umluftbetrieb einschalten

› Die Taste 1 » Abb. 59 drücken,
in der Taste leuchtet die Kontrollleuchte auf.

Umluftbetrieb ausschalten

› Die Taste 1 » Abb. 59 erneut drücken,
die Kontrollleuchte in der Taste erlischt.

Wenn der Luftverteilungsregler C » Abb. 59 in die Position gedreht wird, wird der Umluftbetrieb
automatisch ausgeschaltet. Durch wiederholtes Drücken der Taste kann auch in dieser Stellung der Umluftbetrieb
wieder eingeschaltet werden.

ACHTUNG
Den Umluftbetrieb nicht über einen längeren Zeitraum eingeschaltet lassen, denn die „verbrauchte“ Luft kann Fahrer und Mitfahrer ermüden, die Aufmerksamkeit mindern und ggf. zum Beschlagen der Scheiben führen. Das Unfallrisiko erhöht sich. Den Umluftbetrieb sofort ausschalten, sobald die Fensterscheiben beschlagen.
