Das Vorhandensein der verschiedenen Werkzeuge in der Werkzeugbox ist abhängig vom Fahrzeugmodell.
Die Werkzeugbox befindet sich im Gepäckraum: Heben Sie die Gepäckraummatte hoch.

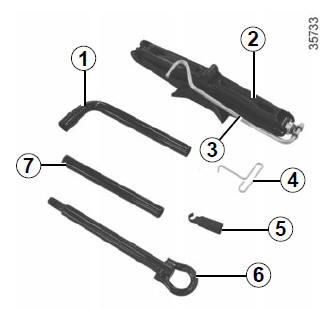

Radschlüssel 1
Dient zum Lösen oder Festziehen der Radschrauben und der Abschleppöse 6.
Wagenheber 2
Klappen Sie den Wagenheber richtig zusammen, bevor dieser wieder in seine Aufnahme eingesetzt wird (achten Sie auf die korrekte Position der Kurbel) 3.
Radkappenschlüssel 4
Dient dem Entfernen der Radkappen.
Radschraubenführung 5
Ermöglicht das Anziehen/Lösen von Radschrauben bei Fahrzeugen mit Aluminiumfelgen.
Abschleppöse 6
Siehe in Kapitel 5 unter "Abschleppen".
Hebel 7
Er ermöglicht, die Abschleppöse 6 festzuziehen oder zu lösen.
Lassen Sie die Werkzeuge nie
unaufgeräumt im Fahrzeug, sie
könnten beim Bremsen herumgeschleudert
werden. Achten
Sie darauf, das Werkzeug nach der Benutzung
in der Werkzeugbox richtig zu
befestigen, und verstauen Sie diese ordnungsgemäß
im entsprechenden Ablagefach,
um das Verletzungsrisiko zu verringern. Wenn in der Werkzeugbox Radschrauben mitgeliefert wurden, dürfen diese ausschließlich für das Reserverad verwendet werden: siehe Aufkleber am Reserverad. Der Wagenheber ist ausschließlich für den Radwechsel vorgesehen. Der Wagenheber darf nicht zu Reparaturzwecken oder für Arbeiten unter dem Fahrzeug benutzt werden. |
Lösen Sie diese mit Hilfe des Radkappenschlüssels 1 (im Bordwerkzeug enthalten).
Hierzu den Haken in die Aussparung in der Nähe des Ventils 2 einhängen.
Richten Sie die Radkappe beim Anbringen am Ventil 2 aus. Rasten Sie die Radkappe ein, beginnend an der Seite des Ventils A, dann an Stelle B und C und zuletzt gegenüber dem Ventil D.
Anmerkung: Bei Verwendung von Diebstahlschutzschrauben, siehe Abschnitt "Radwechsel".
Lassen Sie die Werkzeuge nie
unaufgeräumt im Fahrzeug, sie
könnten beim Bremsen herumgeschleudert
werden. Achten
Sie darauf, das Werkzeug nach der Benutzung
in der Werkzeugbox richtig zu
befestigen, und verstauen Sie diese ordnungsgemäß
im entsprechenden Ablagefach,
um das Verletzungsrisiko zu verringern. Wenn in der Werkzeugbox Radschrauben mitgeliefert wurden, dürfen diese ausschließlich für das Reserverad verwendet werden: siehe Aufkleber am Reserverad. Der Wagenheber ist ausschließlich für den Radwechsel vorgesehen. Der Wagenheber darf nicht zu Reparaturzwecken oder für Arbeiten unter dem Fahrzeug benutzt werden. |
Schalten Sie die Warnblinkanlage
ein. Stellen Sie das Fahrzeug abseits vom Verkehr auf eine ebene und feste Fläche. Ziehen Sie die Handbremse an und legen Sie einen Gang ein (erster oder Rückwärtsgang bzw. P bei Fahrzeugen mit Automatikgetriebe). Alle Fahrzeuginsassen müssen das Fahrzeug verlassen und sich von der Straße fern halten. |
Fahrzeuge mit Wagenheber und Radschlüssel
Gegebenenfalls die Radkappe abbauen.
Die Radschrauben mit dem Radschlüssel 3 lösen. Den Schlüssel so ansetzen, dass Druck nach unten ausgeübt wird.
Falls das Fahrzeug weder Wagenheber noch einen Radschlüssel hat, können Sie diese bei einem Vertragspartner erwerben. |
Wenn Sie das Fahrzeug am Straßenrand abstellen, müssen Sie andere Verkehrsteilnehmer mit Hilfe eines Warndreiecks bzw. durch andere Vorrichtungen, die in Ihrem jeweiligen Aufenthaltsland gesetzlich vorgeschrieben sind, auf Ihr Fahrzeug aufmerksam machen. |
Setzen Sie den Wagenheber 4 waagerecht an; der Heberkopf muss sich unbedingt auf Höhe der nächstenliegenden Verstärkung 1 des entsprechenden Rades positioniert werden (siehe Pfeil 2).
Schrauben Sie den Wagenheber nun zuerst von Hand so weit nach oben, bis die Bodenplatte Kontakt hat (sie soll unter dem Fahrzeug stehen).
Drehen Sie den Radschlüssel um einige Umdrehungen, bis sich das Rad vom Boden löst.
Um jegliche Gefahr einer Verletzung oder einer Beschädigung des Fahrzeugs zu vermeiden, den Wagenheber soweit ausfahren, bis das Rad maximal 3 Millimeter vom Boden abgehoben ist. |
Die Radschrauben entfernen und das Rad abnehmen.
Das Reserverad zuerst auf die Nabe aufsetzen und dann das Rad drehen, um die Befestigungsbohrungen in Nabe und Felge aneinander auszurichten.
Wenn für das Reserverad extra Schrauben vorhanden sind, dürfen diese Schrauben ausschließlich für das Reserverad verwendet werden. Ziehen Sie die Schrauben fest (prüfen Sie dabei, ob das Rad richtig an der Nabe anliegt) und lassen Sie das Fahrzeug ab.
Mit dem Rad am Boden die Schrauben fest anziehen; Lassen Sie den Anzug (Anzugsdrehmoment 110 Nm) sowie den Reifendruck des Reserverads so bald wie möglich überprüfen.
Felgenschlösser Falls Sie Felgenschlösser verwenden, bringen Sie diese Schrauben so nah wie möglich am Ventil an (Montage der Radzierkappe eventuell nicht möglich). |
Das defekte Rad nach einer
Reifenpanne möglichst sofort
wechseln. Den Reifen danach unbedingt von einem Fachmann überprüfen lassen. Nur er kann entscheiden, ob der Reifen repariert werden kann oder durch einen neuen ersetzt werden muss. |
Volvo V40. Brems- und Kupplungsflüssigkeit - Füllstand
Der Füllstand der Brems- und Kupplungsflüssigkeit
muss zwischen den MIN- und MAXMarkierungen
des Behälters liegen.
Füllstandkontrolle
Brems- und Kupplungsflüssigkeit haben
einen gemeinsamen Behälter. Der Füllstand
muss zwischen der MIN- und der MAXMarke
liegen, die im Behälter zu sehen sind.
