Toyota Corolla: Wenn Sie eine Reifenpanne
haben (Fahrzeuge mit
Ersatzreifen) - Maßnahmen im Notfall - Wenn Störungen
auftreten - Toyota Corolla BetriebsanleitungToyota Corolla: Wenn Sie eine Reifenpanne haben (Fahrzeuge mit Ersatzreifen)

Toyota Corolla / Toyota Corolla Betriebsanleitung / Wenn Störungen auftreten / Maßnahmen im Notfall / Wenn Sie eine Reifenpanne haben (Fahrzeuge mit Ersatzreifen)

Ihr Fahrzeug ist mit einem Ersatzreifen ausgestattet. Sie können den defekten Reifen durch den Ersatzreifen ersetzen.

Einzelheiten zu den Reifen:

ACHTUNG

Wenn Sie eine Reifenpanne haben

Fahren Sie nicht weiter, wenn ein Reifen defekt ist.

Bei einem defekten Reifen kann schon das Fahren einer kurzen Strecke irreparable Schäden an Reifen und Rad verursachen, die zu einem Unfall führen können.

Vor dem Anheben des Fahrzeugs mit dem Wagenheber

  • Stellen Sie das Fahrzeug auf einer harten, ebenen Oberfläche ab.
  •  Ziehen Sie die Feststellbremse an.
  •  Stellen Sie den Schalthebel auf P (Multidrive), R (Schaltgetriebe) oder M, E oder R (Multi-Mode-Schaltgetriebe).
  •  Schalten Sie den Motor aus.
  •  Schalten Sie die Warnblinkanlage ein.

Lage von Reserverad, Wagenheber und Werkzeugen

  • Fahrzeuge mit einem kompakten Ersatzreifen (ohne Werkzeugtasche)

Toyota Corolla. Lage von Reserverad, Wagenheber und Werkzeugen


  1. Gepäckbodenabdeckung
  2. Radmutternschlüssel
  3. Wagenhebergriff
  4. Abschleppöse
  5. Wagenheber
  6. Ersatzreifen
  7. Werkzeugschale
  • Fahrzeuge mit einem kompakten Ersatzreifen (mit Werkzeugtasche)

Toyota Corolla. Lage von Reserverad, Wagenheber und Werkzeugen


  1. Gepäckbodenabdeckung
  2. Abschleppöse
  3. Wagenheber
  4. Ersatzreifen
  5. Werkzeugschale
  6. Werkzeugtasche

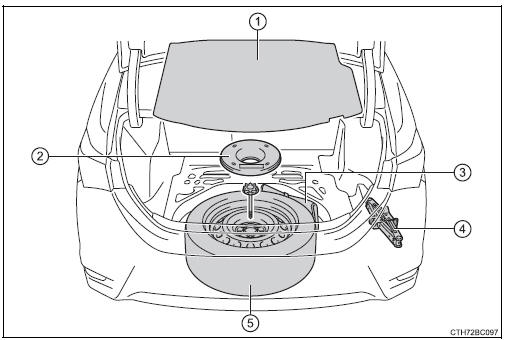

  • Fahrzeuge mit einem Reservereifen in Vollgröße

Toyota Corolla. Lage von Reserverad, Wagenheber und Werkzeugen


  1. Gepäckbodenabdeckung Reserveradabdeckung
  2. (je nach Ausstattung)
  3. Werkzeugtasche
  4. Wagenheber
  5. Ersatzreifen

ACHTUNG

Benutzung des Wagenhebers

Beachten Sie die folgenden Vorsichtsmaßnahmen.

Unsachgemäßer Gebrauch des Wagenhebers kann zu tödlichen oder schweren Verletzungen führen, wenn das Fahrzeug plötzlich vom Wagenheber fällt.

  •  Verwenden Sie den Wagenheber ausschließlich zum Wechseln der Reifen und zum Einbau und Ausbau von Schneeketten.
  •  Verwenden Sie nur den mit dem Fahrzeug gelieferten Wagenheber zum Austausch eines defekten Reifens.

    Verwenden Sie diesen Wagenheber nicht für andere Fahrzeuge und verwenden Sie keine anderen Wagenheber, um Reifen an diesem Fahrzeug auszuwechseln.

  •  Setzen Sie den Wagenheber richtig am Ansatzpunkt für den Wagenheber an.
  •  Halten Sie keinen Körperteil unter das Fahrzeug, während dieses durch den Wagenheber angehoben ist.
  •  Starten Sie nicht den Motor und versuchen Sie nicht zu fahren, während das Fahrzeug durch den Wagenheber gestützt wird.
  •  Heben Sie das Fahrzeug nicht an, wenn sich Personen darin befinden.
  •  Legen Sie beim Anheben des Fahrzeugs keinen Gegenstand auf oder unter den Wagenheber.
  •  Heben Sie das Fahrzeug nicht höher an als zum Auswechseln des Reifens erforderlich.
  • Wenn Sie unter das Fahrzeug müssen, stützen Sie das Fahrzeug mit einem Untersetzbock ab.
  •  Vergewissern Sie sich beim Absenken des Fahrzeugs, dass sich niemand in unmittelbarer Nähe zum Fahrzeug befindet. Falls sich Personen in der Nähe aufhalten, warnen Sie diese vor dem Absenken durch Zuruf.

Herausnehmen des Wagenhebers

Toyota Corolla. Herausnehmen des Wagenhebers


  1. Entfernen Sie die Gepäckbodenabdeckung.

Toyota Corolla. Herausnehmen des Wagenhebers


  1. Entfernen Sie die Wagenheberabdeckung.

Toyota Corolla. Herausnehmen des Wagenhebers


  1. Nehmen Sie den Wagenheber heraus.
  1. Zum Anziehen
  2. Zum Lösen

Reserverad herausnehmen

Toyota Corolla. Reserverad herausnehmen


  1. Entfernen Sie die Gepäckbodenabdeckung.
  • Fahrzeuge mit einem kompakten Ersatzreifen

Toyota Corolla. Reserverad herausnehmen


  1. Entfernen Sie die Werkzeugschale.
  • Fahrzeuge mit einem Reservereifen in Vollgröße

Toyota Corolla. Reserverad herausnehmen


  1. Nehmen Sie den Reserveradeinsatz heraus. (je nach Ausstattung)

Toyota Corolla. Reserverad herausnehmen


  1. Lösen Sie die mittlere Befestigung, die das Reserverad sichert.

ACHTUNG

Beim Verstauen des Reserverads

Achten Sie darauf, dass keine Finger oder andere Körperteile zwischen dem Reserverad und der Karosserie eingeklemmt werden.

Austausch eines defekten Reifens

Toyota Corolla. Austausch eines defekten Reifens


  1. Blockieren Sie die Reifen mit Unterlegkeilen.

Toyota Corolla. Austausch eines defekten Reifens


Toyota Corolla. Austausch eines defekten Reifens


  1. Entfernen Sie bei Fahrzeugen mit Stahlfelgen die Radkappe mit dem Schraubenschlüssel.

    Platzieren Sie zum Schutz der Radkappe einen Lappen zwischen Schraubenschlüssel und Radkappe, wie in der Abbildung gezeigt.

Toyota Corolla. Austausch eines defekten Reifens


  1. Lösen Sie die Radmuttern leicht (eine Umdrehung).

Toyota Corolla. Austausch eines defekten Reifens


  1. Drehen Sie Teil "A" des Wagenhebers von Hand, bis die Kerbe des Wagenhebers den Ansatzpunkt für den Wagenheber berührt.

    Die Führungen des Wagenheber- Ansatzpunktes befinden sich unter dem Schweller. Sie zeigen die Lage der Ansatzpunkte für den Wagenheber an.

Toyota Corolla. Austausch eines defekten Reifens


  1. Heben Sie das Fahrzeug an, bis der Reifen leicht vom Boden abhebt.

Toyota Corolla. Austausch eines defekten Reifens


  1. Lösen Sie alle Radmuttern und nehmen Sie den Reifen ab.

    Legen Sie das Rad so auf den Boden, dass die Vorderseite nach oben zeigt, um Kratzer auf der Radoberfläche zu vermeiden.

ACHTUNG

Austausch eines defekten Reifens
  •  Berühren Sie unmittelbar nach der Fahrt nicht die Felgen oder den Bereich um die Bremsen.

    Nach der Fahrt sind die Felgen und der Bereich um die Bremsen sehr heiß. Das Berühren dieser Bereiche mit Händen, Füßen und anderen Körperteilen beim Wechseln eines Reifens oder Ähnlichem kann zu Verbrennungen führen.

  •  Die Nichtbeachtung dieser Vorsichtsmaßnahmen kann dazu führen, dass sich die Radmuttern lockern und der Reifen abfällt, was tödliche oder schwere Verletzungen zur Folge haben kann.
  •  Ziehen Sie die Radmuttern nach dem Radwechsel so bald wie möglich mit einem Drehmomentschlüssel mit 103 N-m (10,5 kp-m) an.
  •  Bringen Sie keine schwer beschädigte Radkappe an, da diese während der Fahrt vom Rad abfliegen kann.
  •  Verwenden Sie bei der Montage eines Reifens nur Radmuttern, die eigens für dieses Rad konzipiert wurden.
  •  Wenn die Schrauben, Muttergewinde und Bolzenbohrungen des Rads Risse oder Verformungen aufweisen, lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb überprüfen.
  •  Wenn Sie die Radmuttern festdrehen, stellen Sie sicher, dass Sie diese mit den verjüngten Enden nach innen aufdrehen.

Montage des Reserverads

Toyota Corolla. Montage des Reserverads


  1. Entfernen Sie Schmutz und Fremdkörper von der Auflagefläche des Rads.

    Fremdkörper auf der Auflagefläche des Rads können dazu führen, dass sich die Radmuttern während der Fahrt lösen und das Rad abfällt.

Toyota Corolla. Montage des Reserverads


  1. Montieren Sie den Reifen und ziehen Sie alle Radmuttern locker von Hand etwa gleich fest.

    Ziehen Sie die Radmuttern beim Austausch eines Stahlrads gegen ein Stahlrad (einschließlich eines kompakten Ersatzreifens) so weit an, bis der verjüngte Bereich leicht am Felgensitz anliegt.

Toyota Corolla. Montage des Reserverads


Ziehen Sie die Radmuttern beim Austausch eines Leichtmetallrads gegen ein Stahlrad (einschließlich des kompakten Ersatzreifens) so weit an, bis der verjüngte Bereich leicht am Felgensitz anliegt.

Toyota Corolla. Montage des Reserverads


Ziehen Sie die Radmuttern beim Austausch eines Leichtmetallrads gegen ein Leichtmetallrad so weit an, bis die Unterlegscheiben an der Felge anliegen.

Toyota Corolla. Montage des Reserverads


  1. Senken Sie das Fahrzeug ab.

Toyota Corolla. Montage des Reserverads


  1. Ziehen Sie jede Radmutter in der abgebildeten Reihenfolge in zwei oder drei Durchgängen fest an.

    Anzugsmoment: 103 N-m (10,5 kp-m)

Toyota Corolla. Montage des Reserverads


  1. Fahrzeuge mit einem Reservereifen in Vollgröße und einem Stahlrad: Bringen Sie die Radkappe wieder an.

    Richten Sie die Aussparung der Rad- Zierkappe wie abgebildet am Ventilschaft aus.

  2. Verstauen Sie das defekte Rad, den Wagenheber und alle Werkzeuge.

Der Ersatzreifen in Vollgröße

  •  Bei Fahrzeugen mit einem Reifendruck-Warnsystem hat der Ersatzreifen in Vollgröße die Aufschrift "Temporary use only" auf der Außenfläche des Rads.

    Verwenden Sie den Ersatzreifen in Vollgröße nur vorübergehend und nur im Notfall.

  •  Prüfen Sie unbedingt den Reifendruck des Ersatzreifens in Vollgröße.

Der kompakte Ersatzreifen

  •  Der kompakte Ersatzreifen ist an der Aufschrift "TEMPORARY USE ONLY" an der Flanke zu erkennen.

    Verwenden Sie den kompakten Ersatzreifen vorübergehend und nur in einem Notfall.

  •  Prüfen Sie unbedingt den Reifendruck des kompakten Ersatzreifens.

Wenn das Fahrzeug mit einem kompakten Ersatzreifen ausgestattet ist

Durch den kompakten Ersatzreifen verringert sich die Bodenfreiheit des Fahrzeugs im Vergleich zur Fahrt mit normalen Rädern.

Bei der Verwendung des Ersatzreifens (Fahrzeuge mit einem Reifendruck-Warnsystem)

Da der Ersatzreifen nicht mit einem Reifendruck-Warnventil und einem Sender ausgestattet ist, wird ein niedriger Fülldruck des Ersatzreifens nicht durch das Reifendruck- Warnsystem gemeldet. Wenn Sie den Ersatzreifen nach Aufleuchten der Reifendruck- Warnleuchte montieren, bleibt die Leuchte außerdem an.

Wenn Sie auf einer mit Schnee oder Eis bedeckten Straße ein defektes Vorderrad haben

Montieren Sie den kompakten Ersatzreifen auf einem der Hinterräder des Fahrzeugs.

Führen Sie die folgenden Schritte aus und ziehen Sie Schneeketten auf die Vorderräder auf:

  1. Ersetzen Sie ein Hinterrad durch den kompakten Ersatzreifen.
  2. Ersetzen Sie den defekten Vorderreifen durch den demontierten Hinterreifen.
  3. Montieren Sie Schneeketten auf den Vorderrädern.

Zertifizierung für den Wagenheber

Toyota Corolla. Zertifizierung für den Wagenheber


ACHTUNG

Beim Gebrauch des kompakten Ersatzreifens
  •  Denken Sie daran, dass der kompakte Ersatzreifen eigens für den Einsatz mit Ihrem Fahrzeug konzipiert wurde. Montieren Sie Ihren kompakten Ersatzreifen nicht an einem anderen Fahrzeug.
  •  Verwenden Sie nicht mehrere kompakte Ersatzreifen gleichzeitig.
  •  Ersetzen Sie den kompakten Ersatzreifen schnellstmöglich durch einen normalen Reifen.
  •  Vermeiden Sie plötzliches Beschleunigen, abrupte Lenkbewegungen sowie plötzliche Brems- und Schaltvorgänge, die plötzliches Motorbremsen auslösen.

Wenn der kompakte Ersatzreifen montiert ist

Die Fahrgeschwindigkeit wird möglicherweise nicht korrekt erkannt und die folgenden Systeme funktionieren möglicherweise nicht korrekt:

Geschwindigkeitsbegrenzung beim Fahren mit dem kompakten Ersatzreifen

Fahren Sie maximal mit 80 km/h, wenn ein kompakter Ersatzreifen am Fahrzeug montiert ist.

Der kompakte Ersatzreifen ist für Fahrten mit hohen Geschwindigkeiten nicht ausgelegt.

Bei Nichtbeachtung dieser Vorsichtsmaßnahme kann es zu Unfällen mit schweren oder tödlichen Verletzungen kommen.

Nach dem Gebrauch der Werkzeuge und des Wagenhebers

Verstauen Sie vor Antritt der Fahrt alle Werkzeuge und den Wagenheber sicher an den vorgesehenen Aufbewahrungsorten, um das Risiko von Verletzungen bei einem Zusammenstoß oder einem plötzlichen Bremsmanöver zu verringern.



HINWEIS

Seien Sie vorsichtig beim Überfahren von Erhebungen im Fahrbahnbelag, wenn ein kompakter Ersatzreifen am Fahrzeug montiert ist.

Durch den kompakten Ersatzreifen verringert sich die Bodenfreiheit des Fahrzeugs im Vergleich zur Fahrt mit normalen Rädern. Vorsicht beim Fahren auf unebenen Straßenbelägen.

Fahren mit Schneeketten und dem kompakten Ersatzreifen

Ziehen Sie keine Schneeketten auf den kompakten Ersatzreifen auf.

Schneeketten können die Karosserie des Fahrzeugs beschädigen und die Fahrleistung beeinträchtigen.

Bei einem Reifenwechsel (Fahrzeuge mit Reifendruck-Warnsystem)

Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb, wenn Reifen, Räder oder Reifendruck-Warnventile und Sender entfernt oder montiert werden sollen. Reifendruck-Warnventile und Sender können durch unsachgemäße Behandlung beschädigt werden.

Zur Vermeidung von Beschädigungen der Reifendruck-Warnventile und Sender (Fahrzeuge mit Reifendruck-Warnsystem)

Nach der Reparatur eines Reifens mit flüssigen Dichtmitteln funktionieren Reifendruck- Warnventil und Sender möglicherweise nicht einwandfrei. Wenn ein flüssiges Dichtmittel verwendet wird, wenden Sie sich so bald wie möglich an einen Toyota- Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb oder an eine andere qualifizierte Reparaturwerkstatt.

Achten Sie beim Reifenwechsel auf den Austausch von Reifendruck- Warnventil und Sender.

    Wenn eine Warnmeldung oder -anzeige angezeigt wird
    Wenn in der Multi-Informationsanzeige eine Warnung angezeigt wird, bleiben Sie ruhig und führen Sie die folgenden Maßnahmen aus: Hauptwarnleuchte Die Hauptwarnleuchte leuchtet au ...

    Wenn Sie eine Reifenpanne haben (Fahrzeuge mit einem Notfall-Reparatur-Kit für Reifen)
    Ihr Fahrzeug ist nicht mit einem Ersatzreifen, sondern mit einem Notfallreparatur- Kit für Reifen ausgestattet. Eine Beschädigung der Reifenlauffläche, die durch einen Nagel oder ...
