Volvo V40: Allgemein. Platzierung der vorderen Lampen. Scheinwerfer. Abdeckung für Fernund Abblendlicht

Allgemein

Lampenwechsel kann für Glühlampen durchgeführt werden. Für den Wechsel von LEDund Xenon-Leuchten wenden Sie sich bitte an eine Werkstatt.

Die Glühlampen sind spezifiziert (S. 389). Zu den Glühlampen und anderen speziellen Lichtquellen, wie z. B. LED5-Lampen oder Lampen, die aus anderen Gründen in einer Werkstatt6 ausgetauscht werden müssen, gehören die in:

• Aktive Xenon-Scheinwerfer - ABL (Xenon- Lampen)
• Positionsleuchten/Standlicht vorn7
• Lampen Tagfahrlicht7
• Seitliche Blinker, Außenspiegel7
• Wegbeleuchtung, Außenspiegel
• Beleuchtung im Innen- und Gepäckraum
• Handschuhfachbeleuchtung
• Positionsleuchten/Standlicht hinten
• Seitenmarkierungsleuchten hinten
• Bremsleuchte oberhalb der Heckscheibe
• Kennzeichenbeleuchtung.

WARNUNG

Wenn das Fahrzeug mit Xenon-Scheinwerfer ausgestattet ist, müssen die Xenon- Lampen in einer Werkstatt ausgetauscht werden - eine Volvo-Vertragswerkstatt wird empfohlen. Die Arbeit mit den Xenon- Lampen erfordert aufgrund der hohen Spannung des Scheinwerfers besondere Vorsicht.

WARNUNG

Die elektrische Anlage des Fahrzeugs muss beim Ausführen von Lampenwechseln in Schlüsselstellung 0 stehen, siehe Schlüsselstellungen - Funktionen in verschiedenen Stufen

ACHTUNG

• Wenn nach dem Austausch einer defekten Glühlampe weiterhin eine Fehlermitteilung angezeigt wird, wird empfohlen, eine Volvo-Vertragswerkstatt aufzusuchen.
• Auf der Innenseite der Außenbeleuchtung z. B. von Scheinwerfern, Nebelscheinwerfern und Schlussleuchten kann es vorübergehend zur Bildung von Kondenswasser kommen. Es handelt sich dabei um ein natürliches Phänomen, an das die Außenbeleuchtung angepasst ist. Kondenswasser entweicht normalerweise aus der Lampe, nachdem sie eine Weile eingeschaltet war.

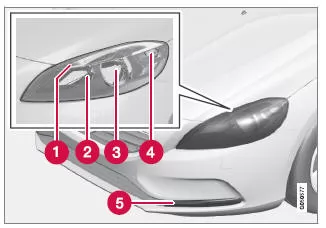

Platzierung der vorderen Lampen

Übersicht über die Platzierung der Lampen vorn.

1. Positionsleuchten/Standlicht (S. 386) (LED in Xenon-Scheinwerfern)
2. Fernlicht im Halogen-Scheinwerfer (S. 385) / Zusätzliches Fernlicht im Xenon-Scheinwerfer
3. Abblendlicht im Halogen-Scheinwerfer (S. 384) / Xenon-Lampen im Xenon- Scheinwerfer
4. Blinker
5. Tagfahrlicht (S. 387) (je nach Variante LED* oder Glühlampe)

Scheinwerfer

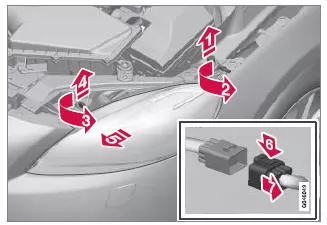

Zum Austauschen der Scheinwerferglühlampen zunächst den Scheinwerfer vom Motorraum aus lösen und den kompletten Scheinwerfer herausnehmen.

1. Den Hauptanschlag wegheben.
2. Schraube mit einem Torxschlüssel, Größe T30, lösen.
3. Den Sicherungssplint gegen den Uhrzeigersinn drehen.
4. Den Sicherungssplint herausziehen.
5. Den Scheinwerfer durch abwechselndes Anwinkeln und Herausziehen lösen.

6. Den Sperrhaken nach unten pressen.
7. Den Steckverbinder lösen.

6. Die betreffende Glühlampe gemäß Anweisung austauschen.

Der Scheinwerfer muss eingebaut und der Steckverbinder richtig angeschlossen sein, bevor die Beleuchtung eingeschaltet oder die Schlüsselstellung gewechselt wird.

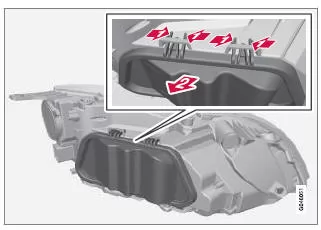

Abdeckung für Fernund Abblendlicht

Die Glühlampen für Fern- und Abblendlicht werden zugänglich, indem die größere Abdeckung des Scheinwerfers abgelöst wird.

1. Die Haken zusammenpressen.
2. Die Abdeckung nach außen klappen.

Die betreffende Glühlampe gemäß Anweisung austauschen.
