Toyota Corolla: Glühlampen - Wartung in Eigenregie - Wartung und Pflege
des Fahrzeugs - Toyota Corolla BetriebsanleitungToyota Corolla: Glühlampen

Folgende Glühlampen können Sie selber austauschen. Die Schwierigkeit des Austauschens ist je nach Glühlampe unterschiedlich. Da Zubehörteile beschädigt werden könnten, sollte der Austausch von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb durchgeführt werden.

Vorbereitungen zum Auswechseln von Glühlampen

Prüfen Sie die Wattleistung der zu ersetzenden Glühlampe

Lage der Glühlampen

Vorn

Toyota Corolla. Vorn


  1. Standlichter vorn (Glühlampentyp) (je nach Ausstattung)
  2. Scheinwerferfernlicht
  3. Scheinwerferabblendlicht
  4. Seitlicher Fahrtrichtungsanzeiger
  5. Nebelscheinwerfer (je nach Ausstattung)
  6. Vorderer Fahrtrichtungsanzeiger

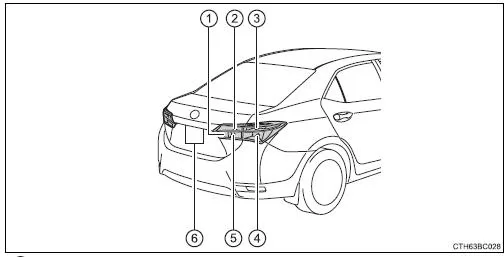

Hinten (Fahrzeuge mit Linkslenkung)

Toyota Corolla. Hinten


  1. Nebelschlussleuchte (je nach Ausstattung)
  2. Rückfahrscheinwerfer
  3. Hinterer Fahrtrichtungsanzeiger
  4. Brems-/Schlussleuchte
  5. Schlussleuchte
  6. Kennzeichenleuchte

Hinten (Fahrzeuge mit Rechtslenkung)

Toyota Corolla. Hinten


  1. Nebelschlussleuchte
  2. Rückfahrscheinwerfer
  3. Hinterer Fahrtrichtungsanzeiger
  4. Brems-/Schlussleuchte
  5. Schlussleuchte
  6. Kennzeichenleuchte

Glühlampen auswechseln

  • Scheinwerferabblendlicht

Toyota Corolla. Scheinwerferabblendlicht


  1. Drehen Sie den Lampensockel gegen den Uhrzeigersinn.

Toyota Corolla. Scheinwerferabblendlicht


  1. Ziehen Sie die Glühlampe heraus, während Sie die Entriegelung des Anschlusses gedrückt halten.

Toyota Corolla. Scheinwerferabblendlicht


  1. Ersetzen Sie die Glühlampe und setzen Sie den Lampensockel ein.

    Richten Sie die 3 Laschen an der Glühlampe an der Halterung aus und setzen Sie sie ein.

Toyota Corolla. Scheinwerferabblendlicht


  1. Drehen Sie den Lampensockel fest.

    Rütteln Sie leicht am Lampensockel, um zu prüfen, dass die Lampe nicht lose sitzt, schalten Sie die Scheinwerfer einmal an und vergewissern Sie sich, dass kein Licht durch die Fassung austritt.

Scheinwerferfernlicht

Toyota Corolla. Scheinwerferfernlicht


  1. Drehen Sie den Lampensockel gegen den Uhrzeigersinn.

Toyota Corolla. Scheinwerferfernlicht


  1. Ziehen Sie die Glühlampe heraus, während Sie die Entriegelung des Anschlusses gedrückt halten.

Toyota Corolla. Scheinwerferfernlicht


  1. Ersetzen Sie die Glühlampe und setzen Sie den Lampensockel ein.

    Richten Sie die 3 Laschen an der Glühlampe an der Halterung aus und setzen Sie sie ein.

Toyota Corolla. Scheinwerferfernlicht


  1. Drehen Sie den Lampensockel fest.

    Rütteln Sie leicht am Lampensockel, um zu prüfen, dass die Lampe nicht lose sitzt, schalten Sie die Scheinwerfer einmal an und vergewissern Sie sich, dass kein Licht durch die Fassung austritt.

Nebelscheinwerfer (je nach Ausstattung)

Toyota Corolla. Nebelscheinwerfer


  1. Entfernen Sie die Schrauben am Radkasten und den Clip.

Toyota Corolla. Nebelscheinwerfer


  1. Entfernen Sie das Radkastenblech.

Toyota Corolla. Nebelscheinwerfer


  1. Ziehen Sie den Steckverbinder heraus, während Sie die Entriegelung drücken.

Toyota Corolla. Nebelscheinwerfer


  1. Drehen Sie den Lampensockel gegen den Uhrzeigersinn.

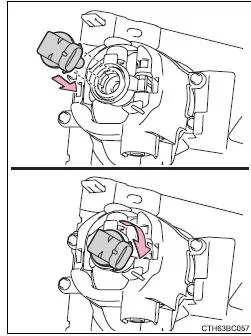

Toyota Corolla. Nebelscheinwerfer


  1. Setzen Sie eine neue Glühlampe ein.

    Richten Sie die 3 Laschen an der Glühlampe an der Halterung aus und setzen Sie sie ein.

    Drehen Sie den Lampensockel im Uhrzeigersinn fest.

Toyota Corolla. Nebelscheinwerfer


  1. Setzen Sie den Steckverbinder ein.

    Rütteln Sie leicht am Steckverbinder, um zu prüfen, dass er nicht lose sitzt, schalten Sie die Nebelscheinwerfer einmal an und vergewissern Sie sich durch Sichtprüfung, dass kein Licht durch die Fassung austritt.

  2. Führen Sie beim Einsetzen der Kotflügelauskleidung die Anweisungen in 2 und 1 in entgegengesetzter Richtung aus.

    Stellen Sie sicher, dass die Kotflügelauskleidung an der Innenseite der Stoßstange angebracht ist.

Standlichter vorn (Glühlampentyp) (je nach Ausstattung)

Toyota Corolla. Standlichter vorn


  1. Drehen Sie den Lampensockel gegen den Uhrzeigersinn.

Toyota Corolla. Standlichter vorn


  1. Entfernen Sie die Glühlampe
  2. Führen Sie beim Einbau die genannten Schritte in umgekehrter Reihenfolge aus.

Vorderer Fahrtrichtungsanzeiger

Toyota Corolla. Vorderer Fahrtrichtungsanzeiger


  1. Drehen Sie den Lampensockel gegen den Uhrzeigersinn.

Toyota Corolla. Vorderer Fahrtrichtungsanzeiger


  1. Entnehmen Sie die Glühlampe.
  2. Führen Sie beim Einsetzen die genannten Schritte in umgekehrter Reihenfolge aus.

Brems-/Schlussleuchte und hinterer Fahrtrichtungsanzeiger

Toyota Corolla. Brems-/Schlussleuchte und hinterer Fahrtrichtungsanzeiger


  1. Öffnen Sie den Kofferraumdeckel und entfernen Sie die Clips.

    Die Spitze des Schraubendrehers mit einem Lappen bedecken, um eine Beschädigung des Fahrzeugs zu vermeiden.

Toyota Corolla. Brems-/Schlussleuchte und hinterer Fahrtrichtungsanzeiger


  1. Entfernen Sie teilweise die Gepäckabdeckung.

Toyota Corolla. Brems-/Schlussleuchte und hinterer Fahrtrichtungsanzeiger


  1. Drehen Sie den Lampensockel gegen den Uhrzeigersinn.
  1. Hinterer Fahrtrichtungsanzeiger
  2. Brems-/Schlussleuchte

Toyota Corolla. Brems-/Schlussleuchte und hinterer Fahrtrichtungsanzeiger


  1. Entnehmen Sie die Glühlampe.
  1. Hinterer Fahrtrichtungsanzeiger
  2. Brems-/Schlussleuchte
  1. Führen Sie beim Einsetzen die genannten Schritte in umgekehrter Reihenfolge aus.

Nebelschlussleuchte (je nach Ausstattung), Schlussleuchte und Rückfahrscheinwerfer

Toyota Corolla. Nebelschlussleuchte


  1. Öffnen Sie den Kofferraumdeckel und entfernen Sie den Clip.

    Entfernen Sie dann teilweise die Kofferraumdeckplatte.

    Die Spitze des Schraubendrehers mit einem Lappen bedecken, um eine Beschädigung des Fahrzeugs zu vermeiden.

Toyota Corolla. Nebelschlussleuchte


  1. Drehen Sie den Lampensockel gegen den Uhrzeigersinn.
  1. Schlussleuchte
  2. Nebelschlussleuchte
  3. Rückfahrscheinwerfer

Toyota Corolla. Nebelschlussleuchte


  1. Entnehmen Sie die Glühlampe.
  1. Schlussleuchte
  2. Nebelschlussleuchte
  3. Rückfahrscheinwerfer
  1. Führen Sie beim Einsetzen die genannten Schritte in umgekehrter Reihenfolge aus.

Kennzeichenleuchte

Toyota Corolla. Kennzeichenleuchte


  1. Entfernen Sie die Linse.

    Führen Sie einen Schraubendreher in der passenden Größe in die Öffnung der Linse ein und hebeln Sie die Linse heraus, wie in der Abbildung gezeigt.

    Um eine Beschädigung des Fahrzeugs zu vermeiden, den Schraubendreher mit Klebeband umwickeln.

Toyota Corolla. Kennzeichenleuchte


  1. Entnehmen Sie die Glühlampe.
  2. Führen Sie beim Einsetzen die genannten Schritte in umgekehrter Reihenfolge aus.

Seitlicher Fahrtrichtungsanzeiger

Toyota Corolla. Seitlicher Fahrtrichtungsanzeiger


  1. Entfernen Sie die Abdeckung.

    Setzen Sie den Flachschraubendreher an und schieben Sie ihn am seitlichen Fahrtrichtungsanzeiger entlang.

    Um eine Beschädigung des Fahrzeugs zu vermeiden, den Flachschraubendreher mit Klebeband umwickeln.

Toyota Corolla. Seitlicher Fahrtrichtungsanzeiger


  1. Drücken Sie auf die 2 Clips und entfernen Sie den seitlichen Fahrtrichtungsanzeiger aus dem Blendengehäuse.

Toyota Corolla. Seitlicher Fahrtrichtungsanzeiger


  1. Nehmen Sie die Fassung aus dem Gehäuse des seitlichen Fahrtrichtungsanzeigers heraus.

Toyota Corolla. Seitlicher Fahrtrichtungsanzeiger


  1. Entfernen Sie die Glühlampe.

Toyota Corolla. Seitlicher Fahrtrichtungsanzeiger


  1. Tauschen Sie die Glühlampe aus und installieren Sie die Fassung im Gehäuse des seitlichen Fahrtrichtungsanzeigers.

    Richten Sie die Nuten in der Lampenfassung am Gehäuse des seitlichen Fahrtrichtungsanzeigers aus.

Toyota Corolla. Seitlicher Fahrtrichtungsanzeiger


  1. Installieren Sie den seitlichen Fahrtrichtungsanzeiger so im Blendengehäuse, dass der Kabelbaum durch den unteren Teil des Fahrtrichtungsanzeigers führt.

Toyota Corolla. Seitlicher Fahrtrichtungsanzeiger


  1. Richten Sie die 6 Laschen aus und bringen Sie die Abdeckung an.

    Überprüfen Sie, ob die Abdeckung fest sitzt, nachdem Sie ein Klickgeräusch gehört haben.

Austauschen der folgenden Glühlampen

Wenn eine der nachstehend aufgeführten Leuchten durchgebrannt ist, lassen Sie diese von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb ersetzen.

  •  Standlichter vorn (LED-Typ)/Tagesfahrlichter (je nach Ausstattung)
  •  Zusatzbremsleuchte

LED-Glühlampen

Die Zusatzbremsleuchte und die Standlichter vorn (LED-Typ)/Tagesfahrlichter bestehen aus mehreren LEDs. Wenn eine der LEDs durchgebrannt ist, bringen Sie Ihr Fahrzeug zu einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb, um die Leuchte ersetzen zu lassen.

Kondenswasserbildung an der Innenseite des Scheinwerferglases

Eine zeitweilige Kondenswasserbildung auf der Innenseite des Scheinwerferglases deutet nicht auf eine Funktionsstörung hin.

Weitere Informationen zu den folgenden Situationen erhalten Sie von einem Toyota- Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb:

  •  Große Wassertropfen haben sich auf der Innenseite des Scheinwerferglases gebildet.
  •  Im Scheinwerfer hat sich Wasser angesammelt.

ACHTUNG

Glühlampen auswechseln
  •  Schalten Sie die Leuchten aus. Versuchen Sie nicht, die Lampe unmittelbar nach dem Abschalten der Lampen auszutauschen.

    Die Lampen werden sehr heiß und können Verbrennungen hervorrufen.

  •  Berühren Sie das Glas der Glühlampe keinesfalls mit bloßen Händen. Wenn es unvermeidlich ist, das Glas zu berühren, berühren und halten Sie es mit einem sauberen und trockenen Tuch, damit keine Feuchtigkeit oder Öl auf die Glühbirne gelangt.

    Des Weiteren kann die Glühbirne platzen oder zerbrechen, wenn sie zerkratzt oder fallengelassen wird.

  •  Bauen Sie die Glühlampen und alle Teile zum Sichern der Glühlampen vollständig ein. Andernfalls kann es zu Hitzeschäden, Feuer oder Wassereintritt in die Scheinwerfereinheit kommen. Dies kann zu einer Beschädigung der Scheinwerfer oder zur Kondenswasserbildung an den Scheinwerfergläsern führen.

 Zur Vermeidung von Beschädigungen oder Bränden

Stellen Sie sicher, dass die Glühlampen richtig sitzen und eingerastet sind.
