Anleitung zum Starten des Motors mit einer anderen Batterie oder zum Aufladen Ihrer entladenen Batterie.

Citroën C4. 12V-Batterie

Das Vorhandensein dieses Aufklebers, insbesondere beim STOP & START-System, weist auf die Verwendung einer bleihaltigen 12V-Batterie mit spezieller Technologie und speziellen Eigenschaften hin. Der Austausch oder das Abklemmen dieser Batterie ist ausschließlich durch einen CITROËNVertragspartner oder eine qualifizierte Fachwerkstatt vorzunehmen.

Nach dem Wiedereinbau der Batterie ist das STOP & START-System erst nach einem kontinuierlichen Stillstand des Fahrzeugs, dessen Dauer (bis zu ca. acht Stunden) von den klimatischen Verhältnissen und dem Batterieladezustand abhängt, wieder aktiv.

Zugang zur Batterie

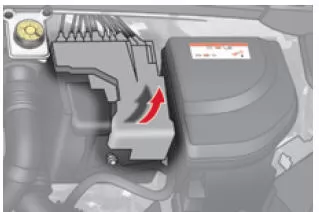

Citroën C4. Zugang zur Batterie

Die Batterie befindet sich im Motorraum.

Um an den (+) Pol zu gelangen:

die Motorhaube mit dem Hebel innen und dann mit dem Hebel außen entriegeln,
die Motorhaube anheben und mit der Haubenstütze feststellen,
heben Sie die Plastikabdeckung an, um an den (+) Pol zu gelangen.

Starten mit einer Fremdbatterie

Wenn die Batterie Ihres Fahrzeugs entladen ist, kann das Fahrzeug mit einer Hilfsbatterie (extern oder Batterie eines anderen Fahrzeugs) und Starthilfekabeln gestartet werden.

Überprüfen Sie zuerst, dass die Hilfsbatterie eine Nennspannung von 12V und eine Kapazität hat, die mindestens der der entladenen Batterie entspricht.
Starten Sie das Fahrzeug nicht über ein angeschlossenes Batterieladegerät.

Klemmen Sie den (+) Pol nicht ab, wenn der Motor läuft.

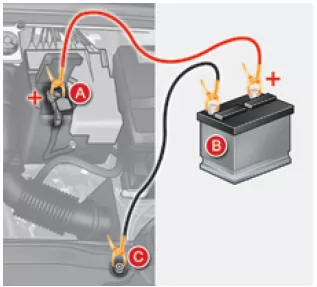

Citroën C4. Starten mit einer Fremdbatterie

Falls Ihr Fahrzeug damit ausgestattet ist, entfernen Sie die Plastikabdeckung vom (+) Pol.
Schließen Sie das rote Kabel an den (+) Pol der entladenen Batterie A und dann an den (+) Pol der Hilfsbatterie B an.
Schließen Sie ein Ende des grünen oder schwarzen Kabels an den (-) Pol der Hilfsbatterie B (oder an den Masseanschlusspunkt des Hilfsfahrzeugs) an.
Schließen Sie das andere Ende des grünen oder schwarzen Kabels an den Massepunkt C des nicht startenden Fahrzeugs (oder an den Motorträger) an.
Starten Sie den Motor des Hilfsfahrzeugs und lassen Sie ihn einige Minuten laufen.
Betätigen Sie den Anlasser des nicht startenden Fahrzeugs und lassen Sie den Motor laufen.
Wenn der Motor nicht sofort startet, schalten Sie die Zündung aus und warten Sie einen Moment, bevor Sie es erneut versuchen.
Warten Sie, bis der Motor gleichmäßig im Leerlauf dreht, und klemmen Sie dann die Hilfskabel in umgekehrter Reihenfolge ab.
Falls Ihr Fahrzeug damit ausgestattet ist, bringen Sie die Plastikabdeckung des (+) Pols wieder an.

Aufladen der Batterie mit einem Batterieladegerät

Für das Wiederaufladen der Batterie ist beim STOP & START-System kein Abklemmen erforderlich.

Klemmen Sie die Fahrzeugbatterie ab.
Beachten Sie die Gebrauchsanweisung des Ladegerät-Herstellers.
Beginnen Sie beim Wiederanschließen der Batterie mit dem (-) Pol.
Überprüfen Sie Batteriepole und Klemmen auf Sauberkeit. Wenn sie einen (weißlichen oder grünlichen) Sulfatbelag aufweisen, müssen sie gelöst und gesäubert werden.

Vor dem Abklemmen

Klemmen Sie die Batterie frühestens 2 Minuten nach dem Ausschalten der Zündung ab.

Schließen Sie die Fenster und die Vordertüren, bevor Sie die Batterie abklemmen.

Citroën C4. Aufladen der Batterie mit einem Batterieladegerät

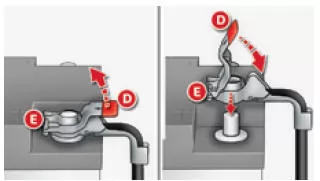

Abklemmen des (+) Pols

Ziehen Sie den Hebel D so weit wie möglich nach oben, um die Kabelschelle E zu entriegeln.

Wiederanschließen des (+) Pols

Bringen Sie die geöffnete Kabelschelle E an der (+) Klemme der Batterie an.
Drücken Sie senkrecht auf die Schelle E, um diese richtig an der Batterie anzusetzen.
Schließen Sie die Schelle, indem Sie den Zentrierstift zur Seite schieben und dann den Sperrhebel D wieder nach unten drücken.

Drücken Sie den Hebel nicht mit Gewalt nach unten. Die Schelle kann nicht geschlossen werden, wenn sie falsch angebracht wird.

Wiederholen Sie in diesem Fall den Vorgang.

Neuinitialisierung nach Wiederanschluss

Nach jedem Wiederanschließen der Batterie schalten Sie die Zündung ein und warten Sie mindestens eine Minute bis zum Anlassen, damit die Initialisierung der elektronischen Systeme ermöglicht wird.

Gemäß der entsprechenden Abschnitte müssen Sie Folgendes selbst neuinitialisieren:

die sequentiellen elektrischen Fensterheber,
das Datum und die Uhrzeit,
die Einstellungen des Autoradios oder des integrierten Navigationssystems.

Stellen Sie sicher, dass nach Einschalten der Zündung keine Fehlermeldungen vorliegen oder Warnleuchten aufleuchten.

Sollten nach diesen Eingriffen jedoch weiterhin leichte Störungen vorliegen, wenden Sie sich an eine CITROËN-Vertragswerkstatt oder eine qualifizierte Fachwerkstatt.

Bestimmte Funktionen sind nicht verfügbar solange die Batterie kein ausreichendes Ladeniveau erreicht hat.

Die Batterien enthalten schädliche Substanzen wie Schwefelsäure und Blei. Sie müssen gemäß den gesetzlichen Vorschriften entsorgt werden und dürfen auf keinen Fall im Hausmüll entsorgt werden.

Geben Sie verbrauchte Batterien an einer dafür zugelassenen Sammelstelle ab.

Vor Arbeiten an der Batterie, denken Sie daran, Augen und Gesicht zu schützen.
Jeder Eingriff an der Batterie muss in einem gut belüfteten Bereich in weitem Abstand von offenem Feuer oder Funkenquellen erfolgen, um jegliche Explosions- und Brandgefahr auszuschließen.
Versuchen Sie nicht eine gefrorene Batterie wieder aufzuladen; sie muss zuerst aufgetaut werden, um eine Explosionsgefahr auszuschließen. Wenn die Batterie gefroren war, lassen Sie diese vor dem Wiederaufladen durch das CITROËN-Händlernetz oder durch eine qualifizierte Fachwerkstatt überprüfen, um sicherzustellen, dass die inneren Komponenten nicht beschädigt worden sind und das Gehäuse keine Risse bekommen hat, da dies das Austreten von giftiger und korrosiver Säure zur Folge hätte.
Die Pole nicht vertauschen und ausschließlich ein 12V-Ladegerät verwenden.
Klemmen Sie die Pole nicht bei laufendem Motor ab.
Laden Sie die Batterie erst auf, wenn Sie die Pole abgeklemmt haben.

Waschen Sie sich die Hände nach Beendigung der Arbeit.

Schieben Sie das Fahrzeug nicht an, um den Motor zu starten, wenn es mit einem Automatikgetriebe ausgerüstet ist.
