Škoda Rapid: Dachgepäckträger. Getränkehalter. Getränkehalter in der Mittelkonsole. Getränkehalter in der Armlehne hinten

Dachgepäckträger

ACHTUNG
■ Das Ladegut auf dem Dachgepäckträger muss sicher befestigt werden - Unfallgefahr!

■ Das Ladegut immer ordnungsgemäß mit geeigneten und unbeschädigten Verzurrleinen oder Spannbändern sichern.

■ Das Ladegut auf dem Dachgepäckträger gleichmäßig verteilen.

■ Beim Transport von schweren bzw. großflächigen Gegenständen auf dem Dachgepäckträger verändern sich die Fahreigenschaften durch die Schwerpunktverlagerung bzw. durch die vergrößerte Windangriffsfläche - Unfallgefahr!

Deshalb die Fahrweise und Geschwindigkeit den aktuellen Gegebenheiten anpassen.

■ Abrupte und plötzliche Fahr- und Bremsmanöver vermeiden.

■ Die Geschwindigkeit und Fahrweise den Sicht-, Wetter-, Fahrbahn- und Verkehrsverhältnissen anpassen.

■ Die zulässige Dachlast, die zulässigen Achslasten und das zulässige Gesamtgewicht Ihres Fahrzeugs dürfen auf keinen Fall überschritten werden - Unfallgefahr!

VORSICHT
■ Nur von ŠKODA freigegebene Dachgepäckträger verwenden.

■ Wenn andere Dachgepäckträgersysteme verwendet oder die Träger nicht vorschriftsmäßig montiert werden, sind dadurch verursachte Schäden am Fahrzeug von der Garantie ausgeschlossen. Daher ist die mitgelieferte Montageanleitung des Dachgepäckträger-Systems unbedingt zu beachten.

■ Bei Fahrzeugen mit elektrischem Schiebe-/Ausstelldach ist darauf zu achten, dass das geöffnete Schiebe-/Ausstelldach nicht an das Ladegut anstößt.

■ Es ist darauf zu achten, dass die Gepäckraumklappe beim Öffnen nicht an die Dachladung stößt.

■ Die Höhe des Fahrzeugs verändert sich durch die Montage eines Dachgepäckträgers und des darauf befestigten Ladeguts. Die Höhe des Fahrzeugs mit vorhandenen Durchfahrtshöhen, z. B. von Unterführungen und Garagentoren, vergleichen.

■ Den Dachgepäckträger vor dem Durchfahren einer Waschanlage immer abbauen.

■ Darauf achten, dass die Dachantenne nicht durch das befestigte Ladegut beeinträchtigt wird.

Umwelthinweis
Durch den erhöhten Luftwiderstand steigt der Kraftstoffverbrauch.

Befestigungspunkte

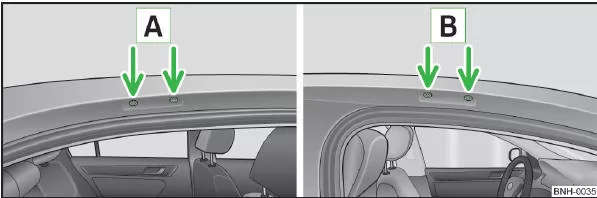

Abb. 42 Befestigungspunkte für Grundträger

Einbauort der Befestigungspunkte für Grundträger » Abb. 42.

A Befestigungspunkte hinten B Befestigungspunkte vorn

Die Montage und Demontage entsprechend der beiliegenden Anleitung durchführen.

VORSICHT
Die Hinweise zur Montage und Demontage in der beiliegenden Anleitung beachten.

Dachlast

Die zulässige Dachlast (einschließlich des Träger-Systems) von 75 kg und das zulässige Gesamtgewicht des Fahrzeugs dürfen nicht überschritten werden.

Bei der Verwendung von Gepäckträger-Systemen mit geringerer Belastbarkeit kann die zulässige Dachlast nicht ausgenutzt werden. In diesen Fällen darf der Gepäckträger nur bis zu der in der Montageanleitung angegebenen maximalen Gewichtsgrenze belastet werden.

Getränkehalter

ACHTUNG
■ Niemals heiße Getränkebehälter in den Getränkehalter stellen. Wenn sich das Fahrzeug bewegt, könnten diese verschüttet werden - Verbrühungsgefahr!

■ Keine zerbrechlichen Trinkgefäße (z. B. Glas, Porzellan) verwenden. Bei einem Unfall könnte es zu Verletzungen kommen.

VORSICHT
Keine offenen Getränkebehälter während der Fahrt im Getränkehalter stehen lassen.

Diese können z. B. beim Bremsen verschüttet werden und dabei Schäden an der elektrischen Anlage oder der Sitzpolsterung verursachen.

Getränkehalter in der Mittelkonsole

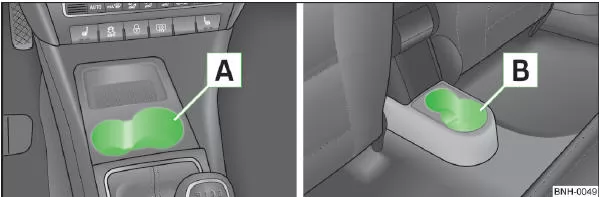

Abb. 43 Mittelkonsole: Getränkehalter

A Getränkehalter in der Mittelkonsole vorn B Getränkehalter in der Mittelkonsole hinten

Getränkehalter in der Armlehne hinten

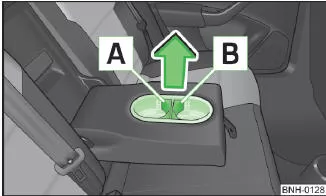

Abb. 44 Armlehne hinten: Getränkehalter

In den Getränkehalter können zwei Getränkebehälter gestellt werden.

Mithilfe der herausnehmbaren Elemente A und B » Abb. 44 kann die Größe der einzelnen Aufnahmeöffnungen geändert werden.

› Das Element A bzw. B in Pfeilrichtung herausnehmen und in die gewünschte Position in den Halter wieder einsetzen.
